Serie R167

Serie R167 - Rohr, im Innenradius beidseitig aufklappbar

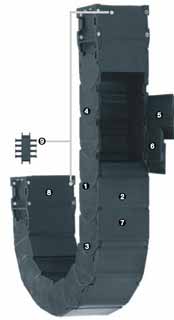

1. Doppeltes Anschlagsystem für große freitragende Länge
2. Wirkungsvoller Späneschutz, auch heiße Späne
3. Abgedeckte Bolzen-/Bohrungverbindung
4. Seitliche Gleitflächen für Betrieb "auf der Seite"
5. Deckel im Innen- oder Außenradius aufklappbar
6. Deckel von links und rechts schwenkbar
7. Gutes Verhältnis Innen- und Außenmaß
8. Universelle KMA-Anschlusselemente mit "Rundum"-Befestigungsmöglichkeit
9. Zugentlastungstrennsteg - Trennsteg mit integrierten Zugentlastungszähnen zur Verwendung am ersten oder letzten Kettenglied

Serie R167 ist für folgende Anwendungsarten geeignet:

Vertikal: Hängende Anwendungen, Stehende Anwendungen
Horizontal: Freitragende Anwendungen ≤ 2,5 m
Kreisbewegung: Drehende Anwendung möglich, ggf. mit Nacharbeit (ab 180° Drehwinkel ist immer mechanische Nacharbeit erforderlich)

Wann nehme ich Serie R167

Wenn ein späneabweisendes E-Rohr mit 50 mm Innenhöhe gewünscht ist
Wenn Innenbreiten bis 250 mm realisiert werden müssen
Bei freitragenden Längen bis 2,5 m und Füllgewichten bis 10 kg/m
Wenn ein wahlweise innen oder außen aufklappbares, preisgünstiges E-Rohr erwünscht ist
Wenn eine stirnseitige Befestigungsmöglichkeit erwünscht ist

Wann nehme ich Serie R167 nicht

Wenn beidseitiges Öffnen erwünscht ist
System E4.1, Serie R4.42
Wenn besonders ruhiger Lauf durch kleinere Teilung erwünscht ist
Baureihe R, Serie R68
Für extrem spänedichte e-rohre
System RX, Serie RX40

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Biegeradius R [mm]:
Verfahrweg S [mm]:
Festpunkt dM [mm]:
Kettenlänge^** [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:
* Die erforderliche lichte Einbauhöhe ist HF = H + 40 mm (bei 2 kg/m Zusatzlast), dies sollte bei allen Anwendungsarten beachtet werden. Bei besonders beengten Platzverhältnissen bitten wir um Rücksprache.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.

A=Mitnehmer, B=Festpunkt
Teilung: 58,8 mm
Glieder pro m: 17
Verfahrweg: S
Rohrlänge = S/2 + K
K = Zugschlag für Biegeradius bei der e-ketten Längenberechnung in mm
Hinweis: Kettenlänge für die Kettenglieder wird aufgerundet, da es keine halben Glieder gibt.

Freitragende Länge

Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala: Verfahrweg S in m
FLB = Freitragend mit erlaubtem Durchhang
FLG = Freitragend mit geradem Obertrum

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Innenaufteilung möglich

2 Varianten Anschlußelemente

10 Breiten und 8 Biegeradien

Andere Einbauarten

Technische Daten

Zugentlastungen

Innenaufteilung und Leitungen konfigurieren

Variante 1: Trennstege

Variante 2: Einsteckböden

Variante 3: Fachböden

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

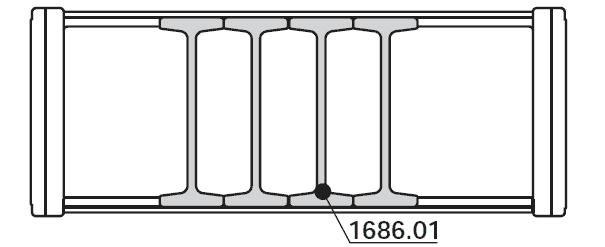

Variante 1 - Trennstege Trennstege lassen sich an beliebiger Stelle im Kettenquerschnitt anordnen, um den Innenraum der e-kette® zu unterteilen - Standardgemäß werden Trennstege jedes 2. Kettenglied montiert!
Standard Unterteilung mit Trennsteg 1686.01 Zugentlastungstrennsteg 1686.01.Z, integrierbar in das Anschlusselement, beliebig positionierbar.
Ebenfalls kombinierbar mit Einsteckboden 321.X und Fachboden 2210.X

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

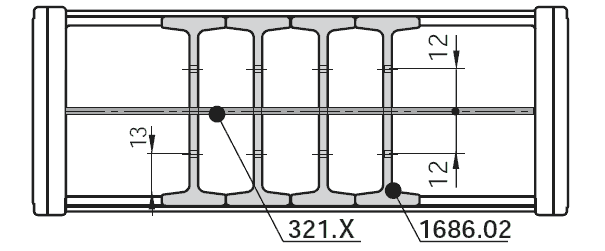

Variante 2 - Einsteckböden Werden benötigt beim Einsatz von vielen dünnen Leitungen mit ähnlichen oder gleichen Durchmessern
Trennsteg geschlitzt 1686.02 (3-fach geschlitzt) zur Verwendung mit Einsteckboden 321.X

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

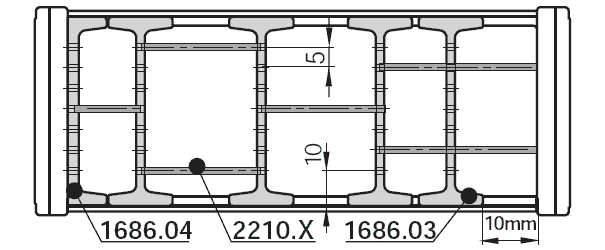

Variante 3 - Fachböden Bei Leitungen mit verschiedenen Durchmessern können Fachböden höhenversetzt eingesetzt werden. Es können sowohl teilweise Unterteilungen in einzelnen Blöcken realisiert werden, als auch die gesamte Breite Bi -10 mm genutzt werden.
Fachboden 2210.X kombinierbar mit Teilungssteg 1686.03 und Seitenplatte 1686.04 (7-fach geschlitzt)

Anschlusselemente

KMA - pendelnd

KMA - starr

Metall-Flansch

unmontiert	montiert

Art. Nr. Quickflansch, unmontiert: 16800.QF

Empfehlung für freitragende und gleitende Anwendungen

Option - KMA mit Quickflansch, Schraubverbindung außerhalb des Rohrquerschnitts

Universell montierbar mit "Rundum"- Befestigungmöglichkeit

Feste Verbindung mit dem E-Rohr

Auch für lange Verfahrwege mit herabgesetztem Aufhängepunkt

Korrosionsbeständig


:
Art.-Nr. :
A [mm]:
B [mm]:

Zugentlastungen

unmontiert	montiert

Art. Nr. Quickflansch, unmontiert: 16800.QF

Empfehlung für hängende und stehende Anwendungen ohne Abstützungen

Option - KMA mit Quickflansch, Schraubverbindung außerhalb des Rohrquerschnitts

Für extreme Beschleunigungen und bei hohen Geschwindigkeiten

Universell montierbar mit "Rundum"- Befestigungmöglichkeit

*nur der Festpunkt ist starr, der Mitnehmer ist pendelnd


:
Art.-Nr. :
A [mm]:
B [mm]:

Zugentlastungen

unmontiert	montiert

Mit populären Bohrbildern, einfacher Austausch der "alten" igus® E-rohre durch die modernen Nachfolger

Schraubverbindungen außerhalb des Kettenquerschnitts

Universell montierbar mit "Rundum"-Befestigungsmöglichkeit

Stahl, verzinkt

Einteilig

Robust


:
Art.-Nr. :
A [mm]:
B [mm]:

Zugentlastungen

Konfiguration

Persönlicher Kontakt

AGB Impressum generelle Hinweise Datenschutzerklärung

hängend max. [m]	50
stehend max. [m]	3
lange Verfahrwege max. [m]	50

Material Kettenglieder	igumid G
Zulässige Temperatur min. [°C]	-40
Zulässige Temperatur max. [°C]	120
Gleitgeschwindigkeit max. [m/s]	0.5
Beschleunigung gleitend max. [m/s²]	5
Geschwindigkeit FLG max. [m/s]	10
Beschleunigung FLG max. [m/s²]	100
Geschwindigkeit FLB max. [m/s]	3
Beschleunigung FLB max. [m/s²]	6
Brennbarkeitsklasse Kettenglieder	VDE 0304 IIC UL94 HB
