Serie E6.29

Serie E6.29 - Kette, halbstegig

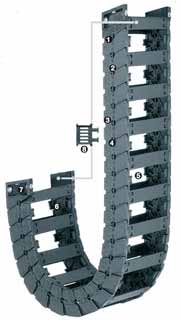

1.Keine Bolzen und Bohrverbindung, kaum Abrieb
2.Kleine Teilung für leisen, ruhigen Lauf
3.Sehr große Gleitflächen
4.Beliebig verkürz- oder verlängerbar durch modularen Aufbau
5.Große Innenhöhe
6.Innenliegendes Anschlagsystem
7.KMA-Anschlußelemente mit "Rundum" Befestigungsmöglichkeit (Zugentlastung durch separate Kettenkämme möglich)
8.Zugentlastungssteg E6.29.02.Z zur Verwendung am ersten oder letzten Kettenglied

Serie E6.29 ist für folgende Anwendungsarten geeignet:

Vertikal: Hängende Anwendungen ≤ 30 m, Stehende Anwendungen ≤ 2 m
Horizontal: Freitragende Anwendungen ≤ 1,75 m, Gleitende Anwendungen sind in Sonderfällen auch möglich, bitte sprechen Sie uns an
Kreisbewegung: Drehende Anwendung bedingt möglich, bitte wenden Sie sich an uns.

Wann nehme ich Serie E 6.29

Wenn eine extrem leise, vibrationsarme e-kette® mit 29 mm (E-Rohr 28 mm) Innenhöhe gewünscht ist
Bei sehr hohen Geschwindigkeiten und/oder Beschleunigungen
Innenbreiten bis 140 mm
Bei freitragenden Längen bis 1,75 m und Füllgewichte bis 3,6 kg/m
Für hohe Zug- und Schubkräfte
Für kleine Biegeradien
Für minimalen Abrieb z.B. Reinraum

Wann nehme ich Serie E 6.29 nicht

Beim Einsatz 90° gedreht nur bedingt anwendbar
Serie 2400 System E2/000
Serie 2500 System E2/000
Bei rückwärtigem Biegeradius RBR
Serie 2400 System E2/000
Serie 2500 System E2/000
Bei extrem hohen Zusatzlasten
Serie 2400 System E2/000
Serie 2500 System E2/000
Bei starker Schmutzbelastung
Serie 2400 System E2/000
Serie 2500 System E2/000
Für noch geringere Vibration und Geräuschentwicklung oder noch höhere Dynamik
Serie E61.29 System E6.1

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Biegeradius R [mm]:
Verfahrweg S [mm]:
Festpunkt dM [mm]:
Kettenlänge^** [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:
* Die erforderliche lichte Einbauhöhe ist HF = H + 40 mm (bei 2 kg/m Zusatzlast), dies sollte bei allen Anwendungsarten beachtet werden. Bei besonders beengten Platzverhältnissen bitten wir um Rücksprache.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.

A = Mitnehmer, B = Festpunkt
Teilung: 22 mm
Glieder pro m: 46 Glieder/1012 mm
Verfahrweg: S
Kettenlänge = S/2 + K
K = Zugschlag für Biegeradius bei der e-ketten Längenberechnung in mm
Hinweis: Kettenlänge für die Kettenglieder wird aufgerundet, da es keine halben Glieder gibt.

Freitragende Länge

Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala: Verfahrweg S in m
FLB = Freitragend mit erlaubtem Durchhang
FLG = Freitragend mit geradem Obertrum

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

10 Breiten und 4 Biegeradien

Variantenreiche Innenaufteilungen

KMA - Anschlußelemente

Superleise Ausführung

Andere Einbauarten

Technische Daten

Zugentlastungen

Innenaufteilung und Leitungen konfigurieren

Variante 1: Trennstege

Variante 2: Optional

Variante 3: Optional

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

Variante 1: Standard

29.1 Standard - für alle Einsatzzwecke
Trennsteg, breiter Fuß für maximale Haltekraft und sicheren Stand in e-ketten®.

29.2 - Schnellere Leitungsmontage
Einseitig fester Sitz mit breitem Fuß, gegenüberliegende Seite schmal für leichte Leitungsmontage (leicht klemmend).

29.5 - Rastet sicher in 2,0 mm Schritten
Rasttrennsteg für den Rastöffnungssteg mit Skalierung. Lässt sich exakt positionieren. Ideal für 90° gedrehte Anwendungen.

2300.X - Horizontale Unterteilung
Rastet sicher an beiden Enden im Trennsteg, feste Breitenfixierung möglich. Als Einsteckboden für eine durchgängige Unterteilung oder als Fachboden für eine regalförmige Aufteilung in 3 Ebenen einsetzbar.

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

Variante 2: Optional
Trennsteg, geschlitzt E6.29.01
Zur vertikalen Unterteilung . Durch seine Aussparungen kann er zusätzlich zur Bildung einfacher vertikaler / horizontaler Aufteilungen eingesetzt werden.

Rasttrennsteg, geschlitzt E6.29.01.R
Kann durch spezielle Aussparungen an den Öffungsstegen der e-kette® in 2 mm-Schritten verrastet/fixiert werden. Ein Verrutschen des Trennsteges im Betrieb ist dadurch ausgeschlossen.

Einsteckboden 110.X

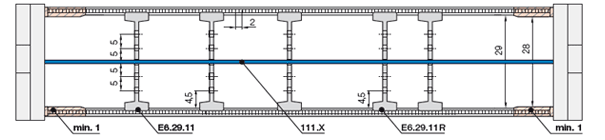

Sinnvoll beim Einsatz von vielen dünnen Leitungen mit ähnlichen oder gleichen Durchmessern. Einsteckböden können im Höhenraster von 5 mm (in 5 Stufen) angeordnet werden.

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

Variante 3: Optional
Teilungssteg E6.29.12/E6.29.12.Z

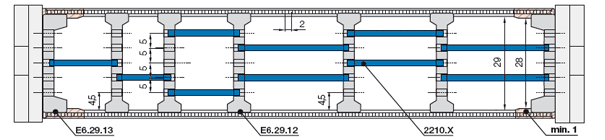

Für eine regalförmige Aufteilung mit Zwischenböden 2200.X im Höhenraster von 5 mm (in 5 Stufen).
