Liftband

Mit wenig Bauraum bis zu 13 m in die Höhe führen

liftband - modular, leise, platzsparend Medien, Energie und Daten in die Höhe führen. Mit dem liftband können hohe vertikale Anwendungen realisiert werden, die viel Platz in der Horizontalen zur Verfügung haben, aber nur geringe Systemhöhe zulassen.

Alternative zur ZickZack Lösung
Leichter und weniger Bauraum
Vertikale Anwendungen einfach realisieren
Geschwindigkeiten bis zu 1 m/s
Beschleunigung bis 2 m/s²
Max. Auszugslänge 13 m
Biegeradius der Leitungen bis 250 mm

Mögliche Einsatzbereiche: Bühnentechnik, Hallenkrane, mobile Teleskopantennen

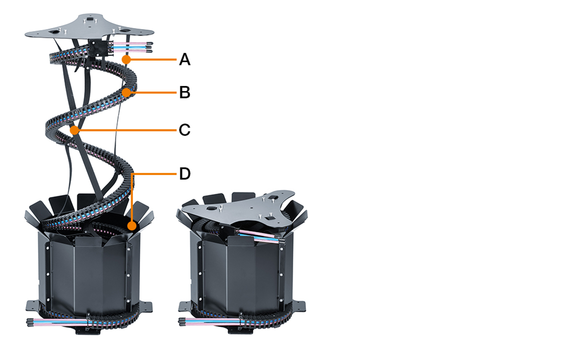

Aufbau

A = Haltegurte, gleichmäßige Verteilung der Last

B = easy triflex® zum einfachen Einlegen der Leitungen inklusive einfacher Innenaufteilung

C = Nylonbänder für „unbegrenztes“ Füllgewicht

D = Variables Korbsystem aus Stahl für die optimale Rinnenhöhe bei jedem System

Eingefahrenes System - sicheres Ablegen im soliden Stahlkorb
Einführschräge: Für sicheren Betrieb
Stabile Mitnehmerplatte: Zum einfachen Anschließen an Ihre Anwendung
Platzoptimiert: Teleskopierbarer Stahlkorb für optimale Raumnutzung

Auszugshöhe	Korbdesign
0 - 3 m	Korb einteilig
3 - 13 m	Korb teleskopierbar

Technische Daten und Berechnung der Kettenlänge

Geschwindigkeit	Beschleunigung	Quer-Geschwindigkeit	Querbeschleunigung
≤ 1 m/s	≤ 2 m/s2	≤ 1 m/s	≤ 2 m/s2

Für die Berechnung der Kettenlänge/Leitungslänge bitte folgende Formel anwenden: ( ( Verfahrweg in Metern / 0,75 + 2 ) x 57 ) x 25. Das Ergebnis bitte aufrunden. Beispiel: 1 Meter Verfahrweg
Ketten-/Leitungslänge = ((1m/ 0,75+2)x57)x25 = 4750 mm

Lieferprogramm Innenbreite 25 mm:

Verfahrweg S [mm]:

Bestellnummer	Max. Leitungs- durchmesser	Max. Biegeradius	Innenhöhe	Innenbreite	Länge	Anzahl Kammern
	[mm]	[mm]	[mm]	[mm]	[mm]
LB.E332.25.2.175.1.01.0	9	175	13	25	1000	2	Preis auf Anfrage
LB.E332.25.2.175.2.01.0	9	175	13	25	2000	2	Preis auf Anfrage
LB.E332.25.2.175.3.01.0	9	175	13	25	3000	2	Preis auf Anfrage
LB.E332.25.2.175.4.01.0	9	175	13	25	4000	2	Preis auf Anfrage
LB.E332.25.2.175.5.01.0	9	175	13	25	5000	2	Preis auf Anfrage
LB.E332.25.2.175.6.01.0	9	175	13	25	6000	2	Preis auf Anfrage
LB.E332.25.2.175.7.01.0	9	175	13	25	7000	2	Preis auf Anfrage
LB.E332.25.2.175.8.01.0	9	175	13	25	8000	2	Preis auf Anfrage
LB.E332.25.2.175.9.01.0	9	175	13	25	9000	2	Preis auf Anfrage
LB.E332.25.2.175.10.01.0	9	175	13	25	10000	2	Preis auf Anfrage
LB.E332.25.2.175.11.01.0	9	175	13	25	11000	2	Preis auf Anfrage
LB.E332.25.2.175.12.01.0	9	175	13	25	12000	2	Preis auf Anfrage
LB.E332.25.2.175.13.01.0	9	175	13	25	13000	2	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

PDF

Preisanfrage

myCatalog

Lieferprogramm - Innenbreite 32 mm:

Verfahrweg S [mm]:

Bestellnummer	Max. Leitungs- durchmesser	Max. Biegeradius	Innenhöhe	Innenbreite	Länge	Anzahl Kammern
	[mm]	[mm]	[mm]	[mm]	[mm]
LB.E332.32.2.250.1.01.0	12	250	17	32	1000	2	Preis auf Anfrage
LB.E332.32.2.250.2.01.0	12	250	17	32	2000	2	Preis auf Anfrage
LB.E332.32.2.250.3.01.0	12	250	17	32	3000	2	Preis auf Anfrage
LB.E332.32.2.250.4.01.0	12	250	17	32	4000	2	Preis auf Anfrage
LB.E332.32.2.250.5.01.0	12	250	17	32	5000	2	Preis auf Anfrage
LB.E332.32.2.250.6.01.0	12	250	17	32	6000	2	Preis auf Anfrage
LB.E332.32.2.250.7.01.0	12	250	17	32	7000	2	Preis auf Anfrage
LB.E332.32.2.250.8.01.0	12	250	17	32	8000	2	Preis auf Anfrage
LB.E332.32.2.250.9.01.0	12	250	17	32	9000	2	Preis auf Anfrage
LB.E332.32.2.250.10.01.0	12	250	17	32	10000	2	Preis auf Anfrage
LB.E332.32.2.250.11.01.0	12	250	17	32	11000	2	Preis auf Anfrage
LB.E332.32.2.250.12.01.0	12	250	17	32	12000	2	Preis auf Anfrage
LB.E332.32.2.250.13.01.0	12	250	17	32	13000	2	Preis auf Anfrage
