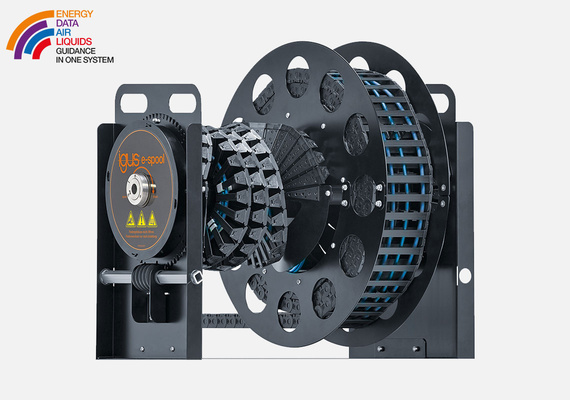

e-spool® Standard und HD Variante

Mit dem e-spool® Standard und der HD Variante werden Leitungen in einer Energiekette platzsparend aufgewickelt. Durch den Einsatz des twisterbands können verschiedenste Medien unterbrechungslos geführt werden. Anpassungen und Erweiterungen der Befüllung sind damit ebenfalls jederzeit nachträglich möglich.
  • Variable Energieführung - Führung aller Medien in einem System
  • Variabel einsetzbar - Energieführung in alle Himmelsrichtungen möglich
  • Preisgünstig - twisterband ermöglicht Drehbewegung
  • Platzsparend - Energiekette in der Ausgangsposition eingerollt, die Wege bleiben frei
  • Keine Zugbelastung der Leitungen
  • Nachträgliches Hinzufügen und Wechseln von Leitungen möglich
  • iF Product Design Award 2013
Jetzt schnell konfigurieren
e-spool Standard und HD Variante
Mehr Flexibilität:

Anders als z.B. bei Schleifkontakten können auch Leitungen für Daten, Druckluft und Flüssigkeiten durchgehend verbunden und vor allem jederzeit ausgetauscht oder verändert werden.

Technische Daten


Geschwindigkeit vmax. 1 m/s
Beschleunigung amax. 1 m/s²
Quer-Geschwindigkeitmax. 1 m/s
Querbeschleunigungmax. 1 m/s2 (radial) /
0,25 m/s2 (axial)
Temperaturbereich0 - 70 °C / HD Variante: 0 - 80°C
Zusatzlast vertikalmax. 1kg/m

e-spool Standard - mit Energiekette und 1 oder 2 twisterbändern

Variante mit einem twisterband:

Länge [mm]:


Art. Nr. Länge Gewicht
  [mm] [kg]
in 4 Wochen versandfertig SP1.400.4000.01.L.0 4000 13,5 Preis auf Anfrage In den Warenkorb
in 5 Werktagen versandfertig SPHD1.400.4000.01.L.0 4000 17,2 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SPHD1.400.4000.01.R.0 4000 17,2 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SP1.400.4000.01.R.0 4000 13,5 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SP1.600.4000.03.R.0 4000 33 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SP1.700.7000.03.R.0 7000 38 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SP1.850.14000.03.R.0 14000 48 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SP1.600.4000.03.L.0 4000 33 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SP1.700.7000.03.L.0 7000 38 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig SP1.850.14000.03.L.0 14000 48 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

R = Auszug rechts; L = Auszug links

Variante mit zwei twisterbändern:

Länge [mm]:


Art. Nr. Länge Gewicht
[mm] [kg]
in 5 Werktagen versandfertig SP2.600.4000.03.R.0 4000 40 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SP2.700.7000.03.R.0 7000 45 Preis auf Anfrage In den Warenkorb
in 5 Werktagen versandfertig SP2.850.14000.03.R.0 14000 55 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SP2.600.4000.03.L.0 4000 40 Preis auf Anfrage In den Warenkorb
in 5 Werktagen versandfertig SP2.700.7000.03.L.0 7000 45 Preis auf Anfrage In den Warenkorb
in 5 Werktagen versandfertig SP2.850.14000.03.L.0 14000 55 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

R = Auszug rechts; L = Auszug links

e-spool HD Variante - mit Energiekette und 1 oder 2 twisterbändern

Variante mit einem twisterband:

Länge [mm]:


Art. Nr. Länge Gewicht
[mm] [kg]
in 5 Werktagen versandfertig SPHD1.600.4000.03.L.0 4000 52 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SPHD1.700.7000.03.L.0 7000 56,5 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SPHD1.850.14000.03.L.0 14000 67 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SPHD1.600.4000.03.R.0 4000 52 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig SPHD1.700.7000.03.R.0 7000 56,5 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SPHD1.850.14000.03.R.0 14000 67 Preis auf Anfrage In den Warenkorb
in 5 Werktagen versandfertig SPHD1.1200.21000.01.0 21000 52 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

R = Auszug rechts; L = Auszug links

Variante mit zwei twisterbändern:

Länge [mm]:


Art. Nr. Länge Gewicht
[mm] [kg]
in 5 Werktagen versandfertig SPHD2.600.4000.03.L.0 4000 59 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SPHD2.700.7000.03.L.0 7000 64 Preis auf Anfrage In den Warenkorb
in 5 Werktagen versandfertig SPHD2.850.14000.03.L.0 14000 74 Preis auf Anfrage In den Warenkorb
in 5 Werktagen versandfertig SPHD2.600.4000.03.R.0 4000 59 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SPHD2.700.7000.03.R.0 7000 64 Preis auf Anfrage In den Warenkorb
in 4 Wochen versandfertig SPHD2.850.14000.03.R.0 14000 74 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

R = Auszug rechts; L = Auszug links

Befüllungsregeln für die e-spool

Aufgrund der besonderen mechanischen Beanspruchung in einer e-spool empfehlen wir unsere chainflex Leitungen einzusetzen. Zusätzlich empfehlen wir die folgenden Befüllungsregeln einzuhalten:

1. In der Linearkette dürfen Leitungen nur nebeneinander liegen - niemals mehrere Leitungen übereinander legen!
2. Bei ungeschirmten Leitungen sollten möglichst chainflex Leitungen mit TPE Außenmantel eingesetzt werden.
3. Geschirmte Leitungen sollten aus der chainflex Leitungsfamilie CFROBOT Familie kommen.
4. Die maximale Biegeradien des eingesetzten twisterbands sind einzuhalten.
5. Leitungen wenn möglich mit Trennstegen gegen Überschlagen und Abrieb zueinander schützen. Um Innenraum bestmöglich auszunutzen Trennsteg abwechselnd in hintereinander liegende Segmente verbauen.
6. Leitungen sortiert nach Durchmesser bzw. Biegeradius einlegen - dünne, kleine nach Innen und nach Außen ansteigend größere einlegen.
7. Leitung an beiden Enden zugentlasten. Der Kabelbinderknoten darf nicht in Kettenrichtung montiert werden.
8. Die Leitungen sollten im twisterband so verlegt werden, dass sie sowohl nach außen als auch nach innen zur Drehachse etwas Abstand/Platzreserve haben.

Einbauhinweise

Bei einer horizontal verfahrenden Anwendung ist für einen glatten Untergrund zu sorgen, auf dem die Energiekette verfahren kann.

Montageanleitungen

e-spool Montageanleitung

Dokumentation - Montageanleitung

nach Maschinenrichtlinie 2006/42/EG
Jetzt herunterladen (PDF)
