Serie P4.32

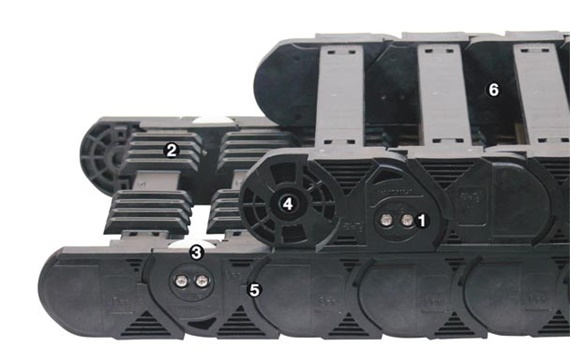

1

Wartungsarmes Rollen-e-kettensystem® mit tribooptimierten Kunststoff-Rollen

2

Kammartige AUTO-GLIDE-Stege

3

Spezielles Design der Rollen und der Kettenglieder dadurch besonders leise

4

Ober- und Untertrum laufen versetzt übereinander

5

Gleiche Teilung Rollen- /Kettenglieder

6

4 Innenhöhen: 32 mm, 42 mm, 56 mm und 80 mm lieferbar

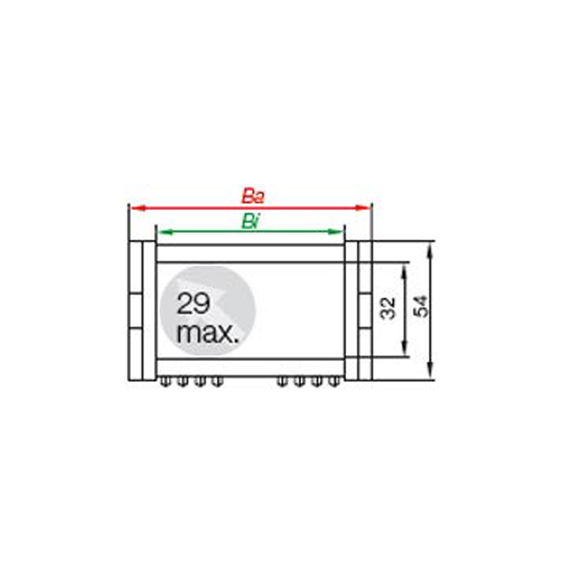

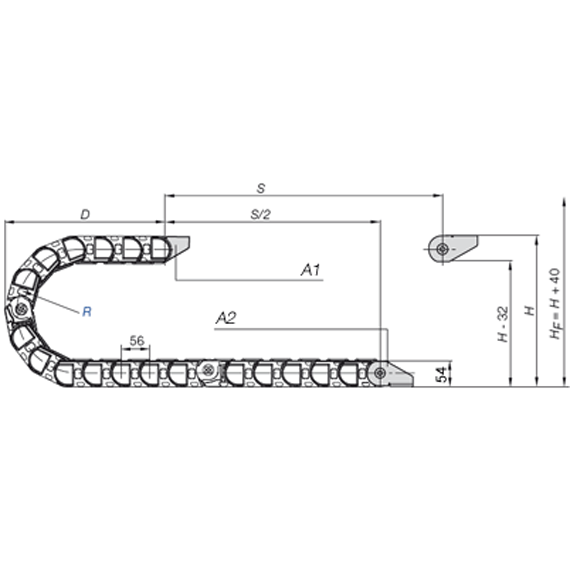

technischezeichung igus e-kette p4_32
technischezeichung igus e-kette p4_32_b

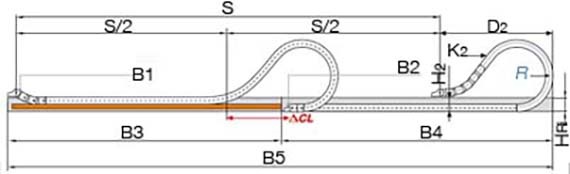

technischezeichung igus e-kette p4
technischezeichung igus e-kette p4_32
A1 = Mitnehmer A2 = Festpunkt B1 = Mitnehmer
B2 = Festpunkt B3 = Führungsrinne mit Gleitschiene B4 = Führungsrinne ohne Gleitschiene
B5 = Gesamtlänge Führungsrinne S = Verfahrweg R = Biegeradius
H = Nominale Einbauhöhe HF = Erforderliche Einbauhöhe HRI = Rinneninnenhöhe
D = Überstand, Radius-Endstellung K = π • R + "Sicherheit" D2 = Überstand bei langen Verfahrwegen, gleitend
K2 = *Zuschlag H2 = *Einbauhöhe ∆CL = Versatz Festpunkt
*bei heruntergesetztem Mitnehmer

Lange Verfahrwege ab 10 m bis max. 600 m
Geschwindigkeit max. rollend / Beschleunigung max. rollend max. 10 [m/s] / max. 50 [m/s²]
Füllgewicht max. 7,00 [kg/m]
Material - Zulässige Temperatur °C igumid G / -40° bis +120° C
Brennbarkeitsklasse, igumid G VDE 0304 IIC UL94 HB

Lieferprogramm Serie P4.32

Art. Nr. Innenbreite Außenbreite Innenhöhe Außenhöhe Biegeradius Gewicht H D K
  Bi [mm] Ba [mm] hi [mm] ha [mm] R [mm] [kg/m]
Lieferzeit auf Anfrage P4.32.25.220.0 250 282 32 54 220 3,46 540 260 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.10.075.0 100 132 32 54 75 2,71 209 160 350 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.10.100.0 100 132 32 54 100 2,71 259 185 430 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.10.125.0 100 132 32 54 125 2,71 309 210 505 Preis auf Anfrage In den Warenkorb
in 8 Wochen versandfertig P4.32.10.150.0 100 132 32 54 150 2,71 359 235 585 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.10.175.0 100 132 32 54 175 2,71 404 286 660 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.10.200.0 100 132 32 54 200 2,71 459 285 745 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.10.220.0 100 132 32 54 220 2,71 494 331 805 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.10.250.0 100 132 32 54 250 2,71 559 335 900 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.10.300.0 100 132 32 54 300 2,71 659 385 1055 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.15.075.0 150 182 32 54 75 3,04 209 160 350 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.15.100.0 150 182 32 54 100 3,04 259 185 430 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.15.125.0 150 182 32 54 125 3,04 309 210 505 Preis auf Anfrage In den Warenkorb
in 8 Wochen versandfertig P4.32.15.150.0 150 182 32 54 150 3,04 359 235 585 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.15.175.0 150 182 32 54 175 3,04 404 286 660 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.15.200.0 150 182 32 54 200 3,04 459 285 745 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.15.220.0 150 182 32 54 220 3,04 494 331 805 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.15.250.0 150 182 32 54 250 3,04 559 335 900 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.15.300.0 150 182 32 54 300 3,04 659 385 1055 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.20.075.0 200 232 32 54 75 3,34 209 160 350 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.20.100.0 200 232 32 54 100 3,34 259 185 430 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.20.125.0 200 232 32 54 125 3,34 309 210 505 Preis auf Anfrage In den Warenkorb
in 8 Wochen versandfertig P4.32.20.150.0 200 232 32 54 150 3,34 359 235 585 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.20.175.0 200 232 32 54 175 3,34 404 286 660 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.20.200.0 200 232 32 54 200 3,34 459 285 745 13,53 USD In den Warenkorb
Lieferzeit auf Anfrage P4.32.20.220.0 200 232 32 54 220 3,34 494 331 805 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.20.250.0 200 232 32 54 250 3,34 559 335 900 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.20.300.0 200 232 32 54 300 3,34 659 385 1055 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.25.075.0 250 282 32 54 75 3,46 209 160 350 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.25.100.0 250 282 32 54 100 3,46 259 185 430 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.25.125.0 250 282 32 54 125 3,46 309 210 505 Preis auf Anfrage In den Warenkorb
in 8 Wochen versandfertig P4.32.25.150.0 250 282 32 54 150 3,46 359 235 585 Preis auf Anfrage In den Warenkorb
in 5 - 7 Werktage versandfertig P4.32.25.200.0 250 282 32 54 200 3,46 459 285 745 12,58 USD In den Warenkorb
Lieferzeit auf Anfrage P4.32.25.250.0 250 282 32 54 250 3,46 559 335 900 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage P4.32.25.300.0 250 282 32 54 300 3,46 659 385 1055 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

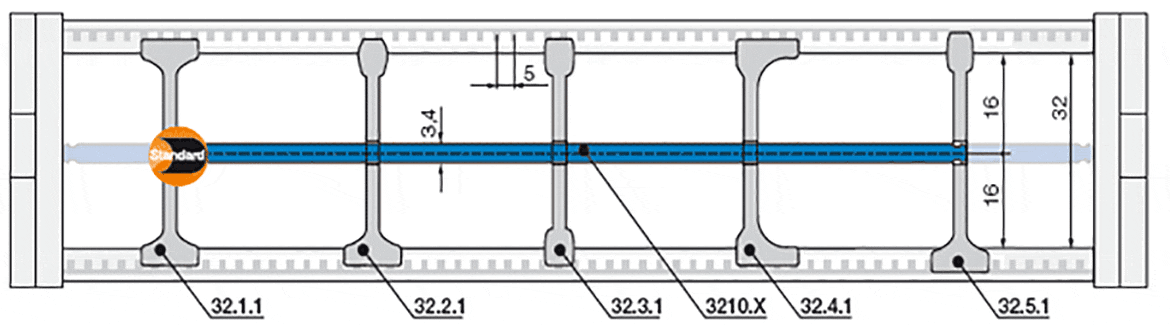

Innenaufteilungs-Programm Serie P4.32

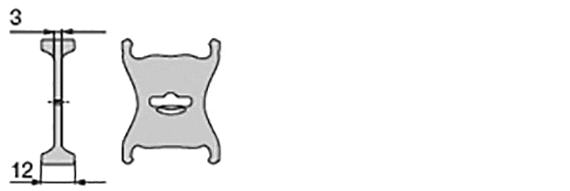

Trennsteg

Standard - für alle Einsatzzwecke

Trennsteg, breiter Fuß für maximale Haltekraft und sicheren Stand in e-ketten®.
Bestellnummer
in 24 Stunden versandfertig 32.1 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig 32.1.1 0,68 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

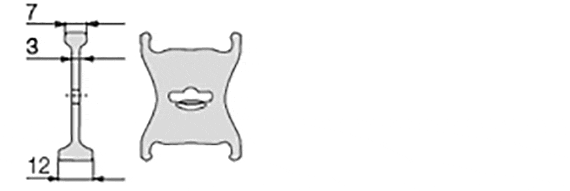

Trennsteg

Schnellere Leitungsmontage

Einseitig fester Sitz mit breitem Fuß, gegenüberliegende Seite schmal für leichte Leitungsmontage (leicht klemmend).
Bestellnummer
in 24 Stunden versandfertig 32.2 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig 32.2.1 0,68 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

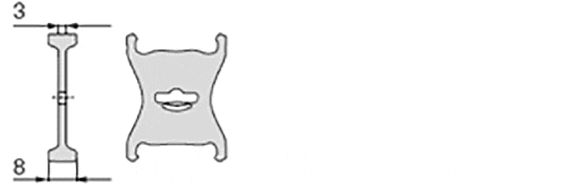

Trennsteg

Für viele dünne Leitungen

Trennsteg mit schmalem Fuß für viele dünne Leitungen nebeneinander. Platzsparend, sicherer Stand - für e-ketten®.
Bestellnummer
in 24 Stunden versandfertig 32.3 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig 32.3.1 0,68 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

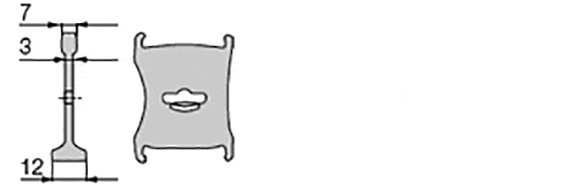

Trennsteg

Rastet sicher in 5 mm Schritten

Rasttrennsteg für den Rastöffnungssteg mit Skalierung. Lässt sich exakt positionieren.
Bestellnummer
in 24 Stunden versandfertig 32.5 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig 32.5.1 0,68 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

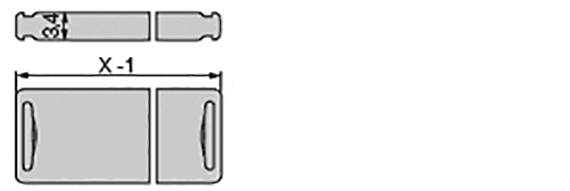

Trennsteg

Horizontale Unterteilung

Rastet sicher an beiden Enden im Trennsteg, feste Breitenfixierung möglich. Als Einsteckboden für eine durchgängige Unterteilung oder als Fachboden für eine regalförmige Aufteilung in 1 Ebene einsetzbar.
Bestellnummer Breite
in 24 Stunden versandfertig 3210.100 100 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig 3210.150 150 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig 3210.200 200 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig 3210.250 250 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig 3200.100 100 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig 3200.150 150 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig 3200.200 200 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig 3200.250 250 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

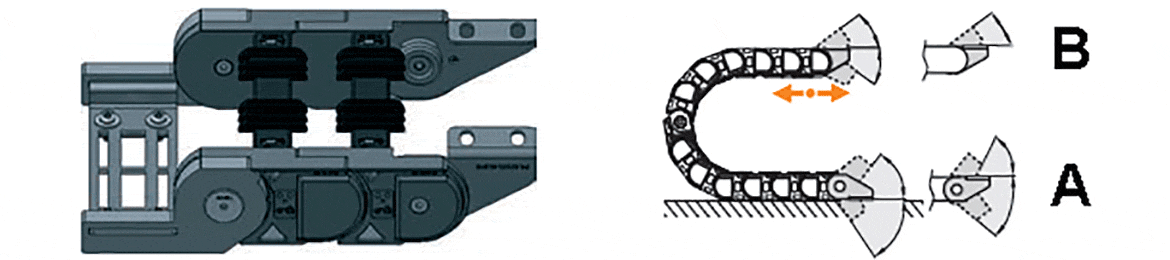

P4.32 - Anschlusselemente Kunststoff/Stahl pendelnd

p4 42 A = Festpunkt Kunststoff | B = Mitnehmer Stahl

Für pendelnde Verbindungen

Sichere Anbindung an Ihre Anwendung

Gleicher Satz (2-teilig) für alle e-ketten®-Breiten

Elektrisch leitend

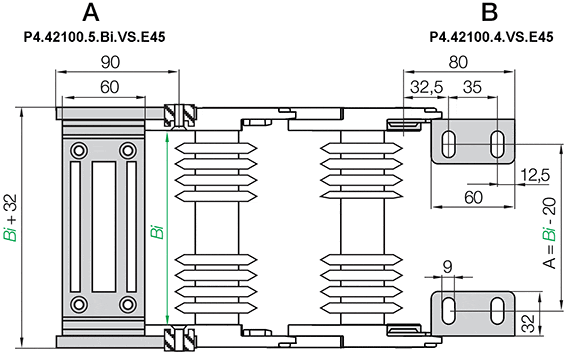

P4.32 A = Festpunkt | B = Mitnehmer
Bestellnummer Bi A
