Federstäbe | flexibel, federnd oberhalb des Industrieroboters

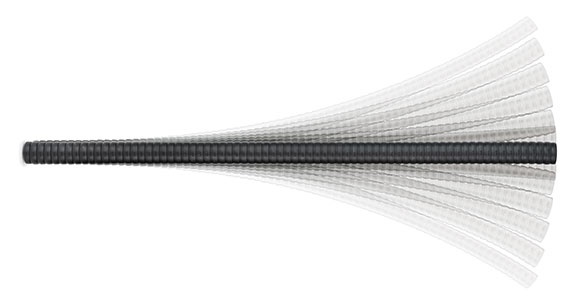

triflex® R Federstabmodul Zwei Federstäbe innerhalb der e-kette® ermöglichen die federnde Bewegung

Federstabmodule (nur für TRC/TRE.B) - Intelligente Problemlösung durch gerichtete Vorspannung

  • Zu vergleichen mit einer Angelrute oberhalb des Roboters
  • Erzeugt gleichbleibende & gerichtete Vorspannung von 700 bis 2000mm
  • Lieferung als vormontierte Baugruppe, bestehend aus triflex® R, eingesetzten und fixierten Federstäben
  • Kein Verhaken und reduziertes Schleudern im Vergleich zu loser e-kette®
  • Automatische Rückstellung der triflex® R in Ausgangslage

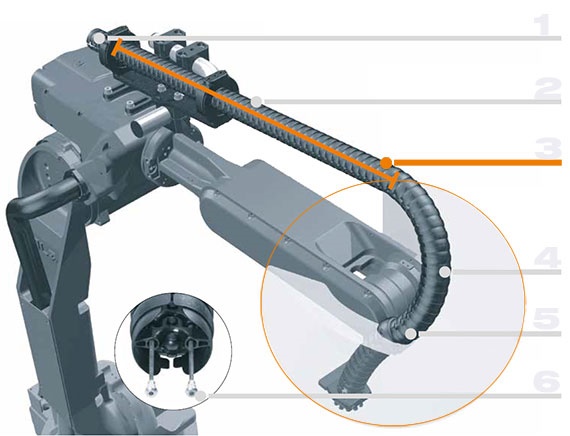

Schaubild von triflex® R Federstabmodul
1: Starr miteinander verbundene Kettenglieder zum Ausgleich der Relativbewegung der Federstäbe innerhalb der e-kette®


2: Bereich für Anschlusselemente des Universalmontagesatz (siehe Zubehör)


3: Federstablänge, welche in der Artikelnummer enthalten ist


4: Zusätzliche Kette (TRE.B oder TRC) ohne Federstab (je nach Bedarf individuell einstellbar und daher nicht im Lieferumfang enthalten)


5: mögliche Protektoren (TR.XX.30) zum zusätlichen Schutz der Kette


6: Federstäbe innerhalb der TRE.B oder TRC


Info zur richtigen Produktauswahl

Empfohlene maximale Längen der Federstabmodule
Für Seriemax.
 [mm]
TRE.B/TRC.40800
TRE.B/TRC.501000
TRE.B/TRC.601000
TRE.B/TRC.701200
TRE.B/TRC.851200
TRE.B/TRC.100

1400

TRE.B/TRC.125

1800




Artikel Nr. Aufbau
Bsp. TRE.F.70.1000.1.0.B
TRE  --> Serie
F       --> Federstäbe
70     --> Ø Index
1000 --> Federstablänge
1       --> Version
0       --> Farbe schwarz
B       --> B Version mit 4x höherer Stabilität


Federstab TRC bestellen (geschlossene Bauform)

TRC Federstab

Länge [mm]:



Größe:



Federstab TRE.B bestellen (offene Bauform)

TRE.B Federstab

Länge [mm]:



Größe:



Zubehör für die richtige Montage des TRC und TRE.B Federstabmodul

Universalmontagesatz

  • Edelstahlwinkelrohr mit Montagekonsolen zur Befestigung am Roboter
  • Befestigungsoption mit Anschlusselementen um den Federstab am Winkelrohr zu fixieren.
  • Winkelrohr und Federstab sind dadurch frei positionierbar
  • Schnelle und einfache Anpassung an neue Programmabläufe des Roboters
  • Gezieltes Ausblenden von Störkanten und Vermeiden von Leitungsschlaufen
  • triflex® R dicht am Roboterarm führen oder seitlich an Achse 6, um max. Drehbewegungen zu ermöglichen

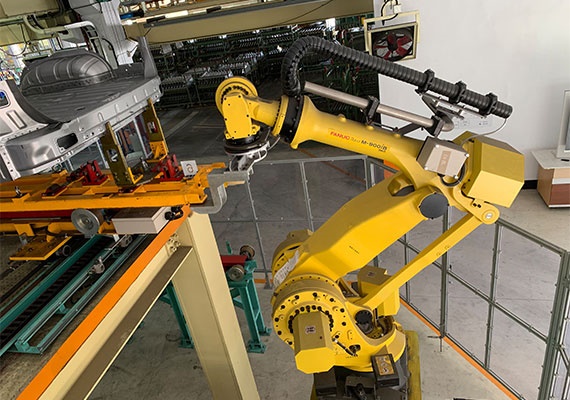

Universalmontageset_montiert Universalmontageset mit TRE.B Federstab montiert auf einem Fanuc M-900iB/360

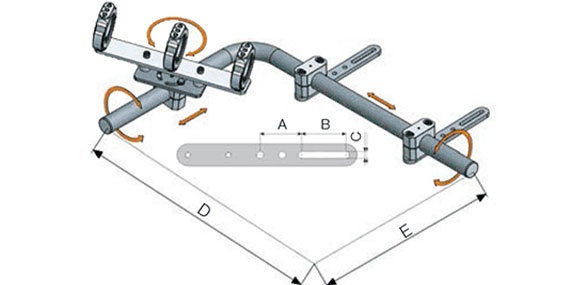

Universalmontageset_unmontiert
Art. Nr. Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm] Maß E [mm] Gewicht [kg]
in 10 Arbeitstagen versandfertig TR.40.80 74 40 8,4 475 325 3,925 560,82 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.50.80 74 40 8,4 475 325 3,925 574,83 USD In den Warenkorb
in 48 Stunden versandfertig TR.60.80 74 40 8,4 625 325 5,166 615,01 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.70.80 75 80 12,6 875 575 13,242 798,82 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.85.80 75 80 12,6 875 575 13,551 856,36 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.100.80 75 80 12,6 875 575 13,512 858,30 USD In den Warenkorb
Lieferzeit auf Anfrage TR.125.80 75 80 12,6 875 575 14,361 1.536,11 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.912.099 75 80 12,5 325 625 5,166 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TR.920.579 75 80 12,5 325 625 5,166 510,11 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Montage des Federstabsystems mit Universalmontagesatz

Federstab selbst kürzen

  • in 3 Schritten einen Federstab kürzen
  • Einzige Werkzeug ist eine Säge und das Demontagewerkzeug für die e-kette®
in 48 Stunden versandfertig
in 72 Stunden versandfertig
in 10 Arbeitstagen versandfertig
Lieferzeit auf Anfrage
