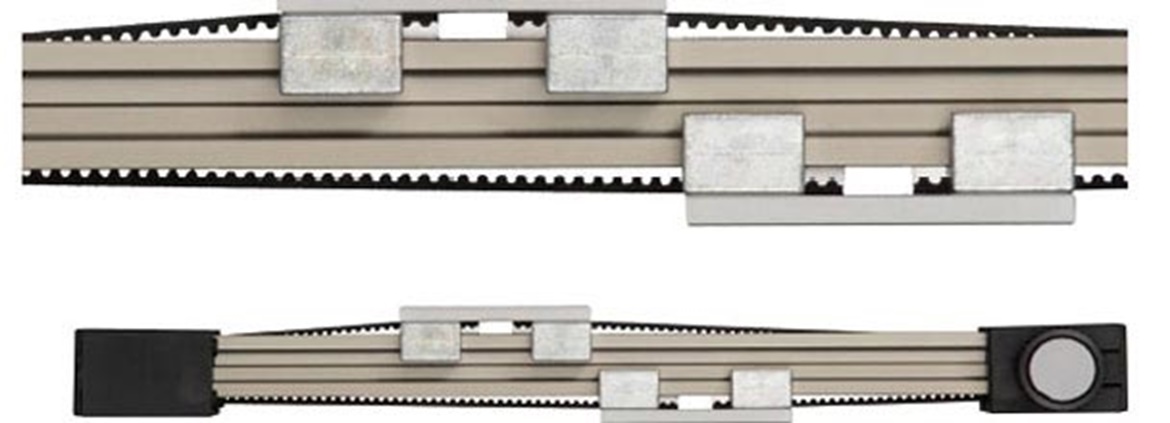

Platz sparen - Gegenlauf auf engstem Raum

Die neue Baugröße der wartungs- und schmiermittelfreien Zahnriemenachse für schnelles gegenläufiges Positionieren.

schnelles gegenläufiges Positionieren

schnelle Rechts-links-Verstellung

kompakt und leicht

Motorflansch für NEMA23 ab Lager lieferbar

als Standard und Basic-Version erhältlich

inkl. Winkelflansch zur Befestigung


Branchen: Verpackung, Automation und Handling, Papier, Robotik

Zu diesen Artiklen passend:

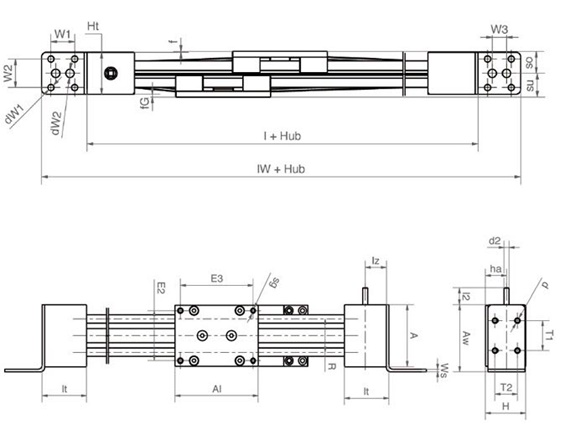

Art.-Nr. A AI H E2 E3 l R f lt sg hs lz l2 d2 Abweichung zu d2 Max.
Hublänge
  -0,3     ±0,15 ±0,15   ±0,15   -0,3
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [mm] [mm] [mm] [mm]
in 10 Werktagen versandfertig ZLW-0630-OD-02-B-60-L (1) 54 60 31 45 51 144 30 1 42 M4 14 20 20 6 0,0/-0,1 1000 350,51 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-0630-OD-02-B-60-R (1) 54 60 31 45 51 144 30 1 42 M4 14 20 20 6 0,0/-0,1 1000 350,51 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-0630-OD-02-B-60-L/R (1) 54 60 31 45 51 144 30 1 42 M4 14 20 20 6 0,0/-0,1 1000 364,56 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-0630-OD-02-S-60-L 54 60 31 45 51 144 30 1 42 M4 14 20 20 8 h9 1000 443,91 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-0630-OD-02-S-60-R 54 60 31 45 51 144 30 1 42 M4 14 20 20 8 h9 1000 443,91 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-0630-OD-02-S-60-L/R 54 60 31 45 51 144 30 1 42 M4 14 20 20 8 h9 1000 470,14 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-0630-OD-02-B-100-L (1) 54 100 31 45 87 144 30 1 42 M4 14 20 20 6 0,0/-0,1 1000 368,47 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-0630-OD-02-B-100-R (1) 54 100 31 45 87 144 30 1 42 M4 14 20 20 6 0,0/-0,1 1000 368,47 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-0630-OD-02-B-100-L/R (1) 54 100 31 45 87 144 30 1 42 M4 14 20 20 6 0,0/-0,1 1000 382,52 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-0630-OD-02-S-100-L 54 100 31 45 87 144 30 1 42 M4 14 20 20 8 h9 1000 462,50 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-0630-OD-02-S-100-R 54 100 31 45 87 144 30 1 42 M4 14 20 20 8 h9 1000 462,50 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-0630-OD-02-S-100-L/R 54 100 31 45 87 144 30 1 42 M4 14 20 20 8 h9 1000 488,73 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

Artikelnummer mit B = Vierkantwelle, Artikelnummer mit S = runde Welle
(1) Maß d2: 6mm Vierkant / mit Adapter Ø10mm und Maß X frei wählbar

Art.-Nr. d SU SO T1 T2 lz WS W1 W2 W3 dw1 dw2 lW AW
        ±0,25 ±0,25
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
in 10 Werktagen versandfertig ZLW-0630-OD-02-B-60-L (1) 4 21 17 20 21 20 20 20 20 10 5,5 6 260 60
in 10 Werktagen versandfertig ZLW-0630-OD-02-B-60-R (1) 4 21 17 20 21 20 20 20 20 10 5,5 6 260 60
in 10 Werktagen versandfertig ZLW-0630-OD-02-B-60-L/R (1) 4 21 17 20 21 20 20 20 20 10 5,5 6 260 60
in 10 Werktagen versandfertig ZLW-0630-OD-02-S-60-L 4 21 17 20 21 20 20 20 20 10 5,5 8 260 60
in 10 Werktagen versandfertig ZLW-0630-OD-02-S-60-R 4 21 17 20 21 20 20 20 20 10 5,5 8 260 60
in 10 Werktagen versandfertig ZLW-0630-OD-02-S-60-L/R 4 21 17 20 21 20 20 20 20 10 5,5 8 260 60
in 10 Werktagen versandfertig ZLW-0630-OD-02-B-100-L (1) 4 21 17 20 21 20 20 20 20 10 5,5 6 260 60
in 10 Werktagen versandfertig ZLW-0630-OD-02-B-100-R (1) 4 21 17 20 21 20 20 20 20 10 5,5 6 260 60
in 10 Werktagen versandfertig ZLW-0630-OD-02-B-100-L/R (1) 4 21 17 20 21 20 20 20 20 10 5,5 6 260 60
in 10 Werktagen versandfertig ZLW-0630-OD-02-S-100-L 4 21 17 20 21 20 20 20 20 10 5,5 8 260 60
in 10 Werktagen versandfertig ZLW-0630-OD-02-S-100-R 4 21 17 20 21 20 20 20 20 10 5,5 8 260 60
in 10 Werktagen versandfertig ZLW-0630-OD-02-S-100-L/R 4 21 17 20 21 20 20 20 20 10 5,5 8 260 60
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

*Basic Version: 6 mm Vierkant, Kunststoffadapter für Zapfendurchmesser 10 mm im Lieferumfang enthalten
(1) Maß d2: 6mm Vierkant / mit Adapter Ø10mm und Maß X frei wählbar
