triflex® RSE – lineares Rückzugsystem für TRC, TRE, TRCF

Rückzugsystem für Schweiß-, Niet- und Schraubroboter.

Mit größerer Vielfalt in der automatisierten Produktionstechnik steigen die Anforderungen an Energieführungssysteme. Immer öfter müssen an Fertigungsrobotern nicht nur elektrische und pneumatische Leitungen geführt werden, sondern auch Zuführschläuche für Bolzen, Nieten und Schrauben. Da sich diese nicht mit engen Biegeradien vertragen, setzt das neue triflex® RSE auf einen sehr einfachen und linearen Rückzug ohne Bogen und Umlenkungen.
Zum Shop
TRE.60-100

Lineare Bewegung, ohne Umlenkung und Schlaufen am Roboter.

Das Rückzugsystem triflex® RSE dient dazu, die e-kette® möglichst kompakt am Roboterarm zu halten um zu verhindern, dass die herabhängende e-kette® die Bewegung des Roboters beeinflusst oder blockiert. Das triflex® RSE ist ein besonders leichtes und kostengünstiges Rückzugsystem


  • Für triflex® Größen von 40-100 verfügbar (TR.RSE.40 bis TR.RSE.100)
  • kürzere Leitungslängen, da ohne Umlenkung
  • Platzsparendes Design
  • Weniger Umlenkpunkte, höhere Prozesssicherheit auch für LLK und Zuführschläuche

Typische Anwendungsbereiche: Industrieroboter mit komplexen Bewegungsabläufen, für Laserlichtkabel (LKK), Wellrohre und Zuführschläuche

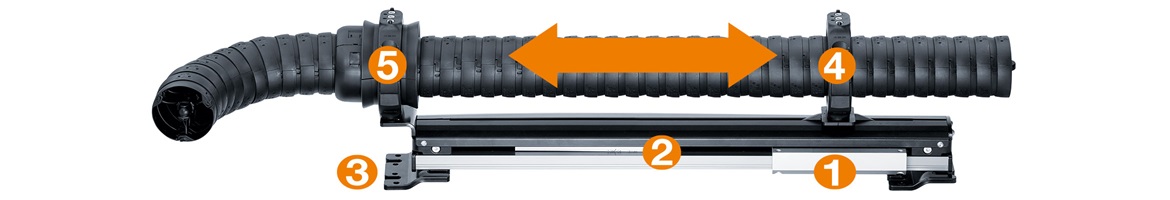

Das RSE Rückzugsystem besteht aus folgenden Komponenten:

1

drylin® Linearführung mit Schlitten

2

Elastisches Band oder Zugfeder zum Zurückziehen

3

Befestigungsplatten zur variablen Anbindung an eine Vielzahl von Robotertypen

4

Anschlußelement ohne Zugentlastung der entsprechenden e-ketten®-Größe

5

Gleitdurchführung der entsprechenden e-ketten®-Größe

.
TRE.60-100

Der einfachste und schnellste Weg zum passenden Rückzugsystem

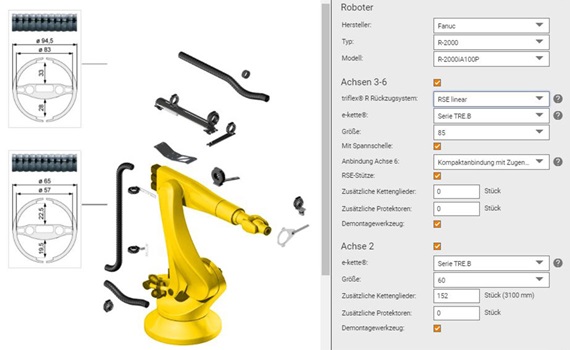

Der Roboterausstattungskonfigurator

  • Nahezu alle Robotertypen von Kuka, Fanuc, ABB und Yaskawa zur Auswahl
  • Mit wenigen Klicks ein komplettes Paket konfiguriert
  • Stückliste direkt online sichtbar
  • Immer wieder anpassbar
  • Online bestellbar
zum Konfigurator
Konfigurator

Lieferprogramm triflex® RSE – lineares Rückzugsystem

Artikel Nr. dazu passende e-ketten Serie triflex® R
Variante
Preis
in 10 Arbeitstagen versandfertig TR.RSE.40 TRC.40.058.0 | TRE.40.058.0.B TRE, TRC 593,38 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.RSE.50 TRC.50.080.0 | TRE.50.080.0.B TRE, TRC 653,91 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.RSEC.60 TRE.60.087.0.B | TRC.60.087.0 TRE, TRC 699,87 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.RSEC.65 TRCF.65.100.0 TRCF 728,54 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.RSE.60 TRE.60.087.0.B | TRC.60.087.0 TRE, TRC 1.356,99 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.RSE.65 TRCF.65.100.0 TRCF 1.382,21 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.RSE.70 TRE.70.110.0.B | TRC.70.110.0 TRE, TRC 1.362,34 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.RSE.85 TRE.85.135.0.B | TRC.85.135.0 | TRCF.85.135.0 TRE, TRC, TRCF 1.384,67 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.RSE.85.240 TRCF.85.240.0 TRCF 1.392,66 USD In den Warenkorb
in 48 Stunden versandfertig TR.RSE.100 TRE.100.145.0.B | TRE.100.145.0.C | TRC.100.145.0 | TRCF.100.145.0 TRE, TRC, TRCF 1.501,25 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Lieferprogramm triflex® TRC + TRCF e-ketten® für das RSE System:

Bitte beachten Sie, das die Länge der e-kette® im RSE System mindestens 800 mm betragen sollte.

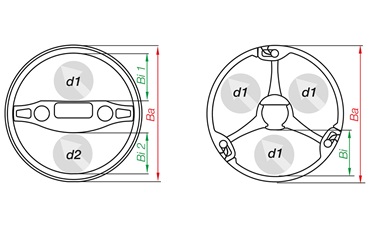

Artikel Nr. Bi1
in mm		 Bi2
in mm		 BA
in mm		 R
in mm		 d1
in mm		 d2
in mm		 Teilung
in mm
Preis
pro Kettenglied
in 24 Stunden versandfertig TRC.60.087.0 22,5 19,5 65 87 20,5 17,5 20,4 2,67 USD In den Warenkorb
in 24 Stunden versandfertig TRC.70.110.0 28 24 81 110 26 22 25,6 4,17 USD In den Warenkorb
in 24 Stunden versandfertig TRC.85.135.0 33 28 94,5 135 31 26 30,6 5,34 USD In den Warenkorb
in 24 Stunden versandfertig TRC.100.145.0 37,5 32,5 108 145 35,5 30,5 34,5 6,26 USD In den Warenkorb
in 48 Stunden versandfertig TRC.125.182.0 43,3 43,3 135 182 41 41 44,1 10,43 USD In den Warenkorb
in 48 Stunden versandfertig TRCF.65.100.0 22,3 0 70,2 100 20 0 23,1 4,72 USD In den Warenkorb
in 48 Stunden versandfertig TRCF.65.200.0 22,3 0 70,2 200 20 0 23,1 5,33 USD In den Warenkorb
in 24 Stunden versandfertig TRCF.85.135.0 30 0 94,5 135 28 0 30,6 6,94 USD In den Warenkorb
in 24 Stunden versandfertig TRCF.85.240.0 30 0 94,5 240 28 0 30,6 6,94 USD In den Warenkorb
Lieferzeit auf Anfrage TRCF.100.145.0 34,3 0 108 145 32 0 34,5 8,15 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

Lieferprogramm triflex® TRE e-ketten® für das RSE System:

Bitte beachten Sie, das die Länge der e-kette® im RSE System mindestens 800 mm betragen sollte.


Artikel Nr. Bi1
in mm		 Bi2
in mm		 BA
in mm		 R
in mm		 d1
in mm		 d2
in mm		 Teilung
in mm
Preis
in 48 Stunden versandfertig TRE.60.087.0.B 22,5 19,5 65 87 20,5 17,5 20,4 2,87 USD In den Warenkorb
in 24 Stunden versandfertig TRE.60.087.0 22,5 19,5 65 87 20,5 17,5 20,4 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig TRE.70.110.0.B 28 24 81 110 26 22 25,6 4,52 USD In den Warenkorb
in 24 Stunden versandfertig TRE.70.110.0 28 24 81 110 26 22 25,6 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig TRE.85.135.0.B 33 28 94,5 135 31 26 30,6 5,85 USD In den Warenkorb
in 24 Stunden versandfertig TRE.85.135.0 33 28 94,5 135 31 26 30,6 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig TRE.100.145.0.B 37,5 32,5 108 145 35,5 30,5 34,5 6,76 USD In den Warenkorb
in 24 Stunden versandfertig TRE.100.145.0.C 37,5 32,5 108 145 35,5 30,5 34,5 7,95 USD In den Warenkorb
in 24 Stunden versandfertig TRE.100.145.0 37,5 32,5 108 145 35,5 30,5 34,5 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig TRE.125.182.0 43,3 43,3 135 182 43 43 44,1 11,27 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

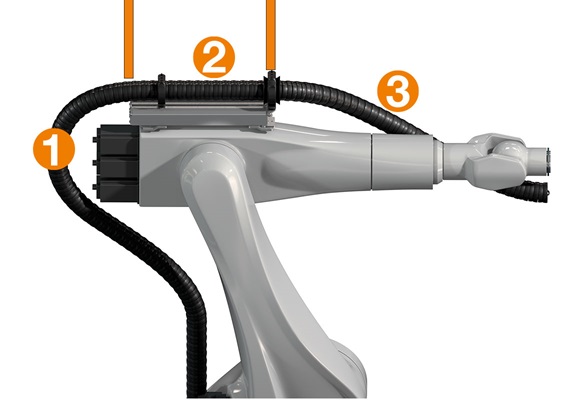

RSE mit Zahlen

Berechnung der Gesamtkettenlänge | RSE e-ketten®

ø
Index		R [mm]Maß 2
[mm]
30.--
40.058390
50.080390
60.087750
65100750
70.110750
85.135750
85.
(R 240)		240750
100.145750
125.182750


Berechnung der Gesamtkettenlänge: Maß 1 + 2 + 3
Maß 1 und 3 bestimmen Sie selbst entsprechend Ihrer Anwendung bzw. des Robotertyps.

Komplettieren Sie Ihre Anwendung mit dem passenden Zubehör

Protektoren geben zusätzlichen Schutz vor Verschleiß

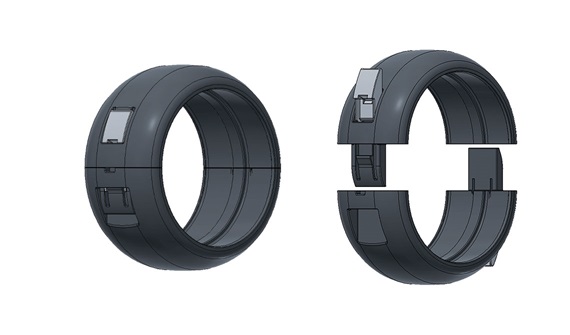

Clipprotector

Clipprotektor

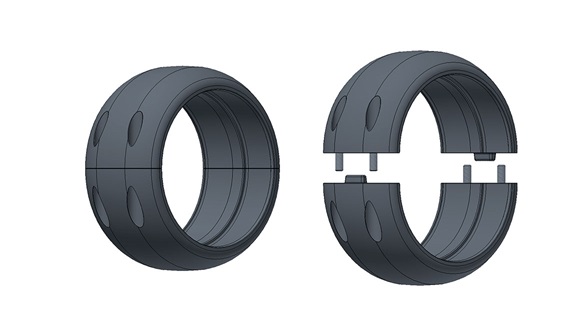

Protektor verschraubt

Schraubprotektor

triflex® R Clipprotektor

Bestellnr. Breitenindex Außendurchmesser Breite
in 72 Stunden versandfertig TR.40.30 40 55 27 19,48 USD In den Warenkorb
in 48 Stunden versandfertig TR.50.30 69 34 19,93 USD In den Warenkorb
in 72 Stunden versandfertig TR.60.30 60 80 40 20,34 USD In den Warenkorb
in 72 Stunden versandfertig TR.65.30 88 44 25,43 USD In den Warenkorb
in 72 Stunden versandfertig TR.70.30 70 102 50 31,58 USD In den Warenkorb
in 72 Stunden versandfertig TR.85.30 85 118 59 33,04 USD In den Warenkorb
in 72 Stunden versandfertig TR.100.30 100 133 67 33,47 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

triflex® R Schraubprotektor

Bestellnr. Breitenindex Außendurchmesser Breite
in 10 Arbeitstagen versandfertig TR.40.10 40 55 27 16,23 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.50.10 50 69 34 51,81 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.60.10 60 80 40 16,93 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.65.10 65 88 44 57,51 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.70.10 70 102 50 26,33 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.85.10 85 118 59 26,51 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.85.240.10 85 120 63 113,58 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.100.10 100 133 67 27,90 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.125.10 125 170 82 313,89 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog
