iglidur® H370 - Werkstoffdaten

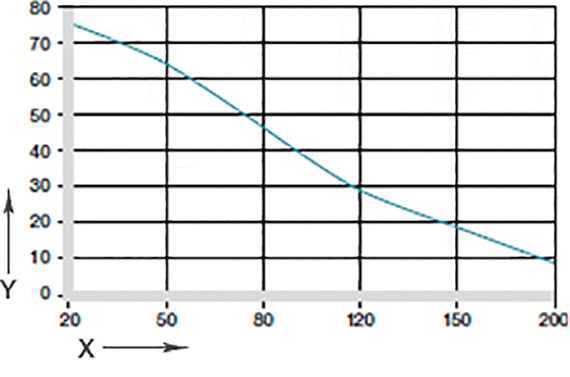

Abb. 02: Maximal empfohlene Flächenpressung in Abhängigkeit von der Temperatur (75 MPa bei +20 °C)

X = Temperatur [°C]
Y = Belastung [MPa]

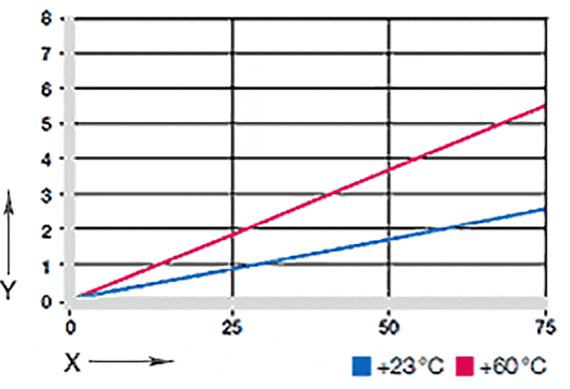

Abb. 03: Verformung unter Belastung und Temperaturen

X = Belastung [MPa]
Y = Verformung [%]

Mechanische Eigenschaften

Die maximal empfohlene Flächenpressung stellt einen mechanischen Werkstoffkennwert dar. Rückschlüsse auf die Tribologie können daraus nicht gezogen werden. Mit steigenden Temperaturen nimmt die Druckfestigkeit von iglidur® H370-Gleitlagern ab. Abb. 02 verdeutlicht diesen Zusammenhang.

Abb. 03 zeigt, wie sich iglidur® H370 unter radialer Belastung elastisch verformt. Unter der maximal empfohlenen Flächenpressung von 75 MPa beträgt die Verformung bei Raumtemperatur ca. 2,5 %.

m/s	rotierend	oszillierend	linear
dauerhaft	1,2	0,8	4
kurzzeitig	1,5	1,1	5

Tabelle 02: Maximale Gleitgeschwindigkeit

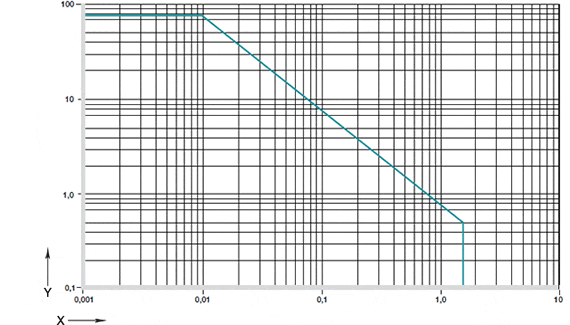

Zulässige Gleitgeschwindigkeiten

Die maximal zulässige Gleitgeschwindigkeit richtet sich danach, ob die Temperatur an der Lagerstelle nicht zu stark ansteigt. iglidur® H370 eignet sich für Gleitgeschwindigkeiten von bis zu 1,2 m/s (rotierend) bis 4 m/s (linear).

Die in Tabelle 02 angegebenen Maximalwerte gelten nur bei geringsten Druckbelastungen und werden oft in der Praxis nicht erreicht.

iglidur® H370	Anwendungstemperatur
untere	- 40 °C
obere, langzeitig	+ 200 °C
obere, kurzzeitig	+ 240 °C
zus. axial zu sichern ab	+ 100 °C

Tabelle 03: Temperaturgrenzen für iglidur® H370

Temperaturen

Mit steigenden Temperaturen nimmt die Druckfestigkeit von iglidur® H370-Gleitlagern ab. Die im Lagersystem herrschenden Temperaturen haben auch Einfluss auf den Lagerverschleiß. Mit steigenden Temperaturen nimmt der Verschleiß zu. Eine zusätzliche Sicherung wird bei Temperaturen höher als +100 °C erforderlich.

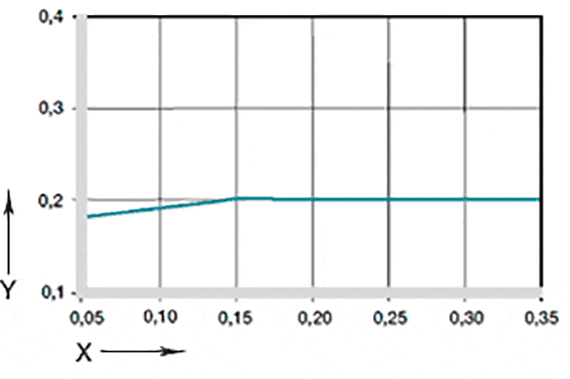

Abb. 04: Reibwerte in Abhängigkeit von der Gleitgeschwindigkeit, p = 0,75 MPa

X = Gleitgeschwindigkeit [m/s]
Y = Reibwert μ

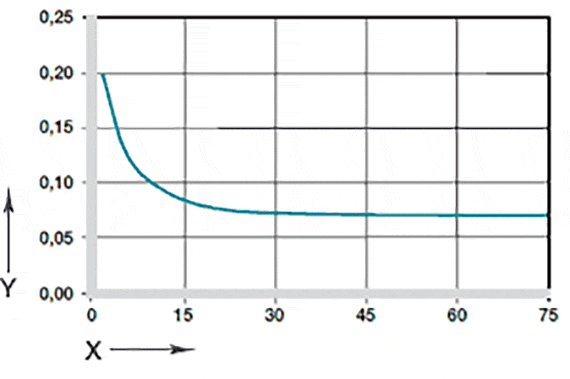

Abb. 05: Reibwerte in Abhängigkeit von der Belastung, v = 0,01 m/s

X = Belastung [MPa]
Y = Reibwert μ

Reibung und Verschleiß

Der Reibwert ändert sich ebenso wie die Verschleißfestigkeit mit zunehmender Belastung und auch bei zunehmender Geschwindigkeit nur wenig (Abb. 04 und 05).

iglidur® H370	trocken	Fett	Öl	Wasser
Reibwerte µ	0,07 - 0,17	0,09	0,04	0,04

Tabelle 04: Reibwerte für iglidur® H370 gegen Stahl (Ra = 1 μm, 50 HRC)

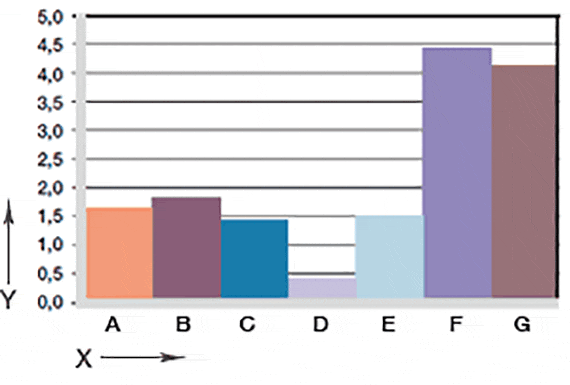

Abb. 06: Verschleiß, rotierende Anwendung mit unterschiedlichen Wellenwerkstoffen, p = 1 MPa, v = 0,3 m/s

X = Wellenwerkstoff
Y = Verschleiß [μm/km]

A = Alu, hartanodisiert
B = Automatenstahl
C = Cf53
D = Cf53, hartverchromt
E = St37
F = V2A
G = X90

Wellenwerkstoffe

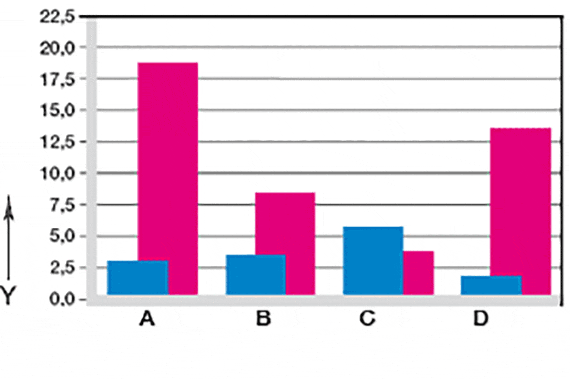

Die Abb. 06 und 07 zeigen Testergebnisse mit unterschiedlichen Wellenwerkstoffen, die mit Gleitlagern aus iglidur® H370 durchgeführt worden sind.

Bei Belastungen bis zu 2 MPa ist bei rotierenden Anwendungen die hartverchromte Welle der beste Gegenlaufpartner für iglidur® H370-Gleitlager. Auffällig sind die hohen Verschleißwerte bei V2A-Wellen, die aufgrund ihrer sehr glatten Oberfläche zu Stick-Slip neigen. Die St37-Welle weist, trotz gleicher Werte im untersten Bereich, schon ab 2 MPa bessere Werte auf als Cf53. Andererseits zeigt bei Schwenkbewegungen die V2A-Welle eine deutliche Überlegenheit.

Medium	Beständigkeit
Alkohole	+
Kohlenwasserstoffe	+
Fette, Öle, nicht additiviert	+
Kraftstoffe	+
verdünnte Säuren	-
starke Säuren	-
verdünnte Basen	+ bis 0
starke Basen	+ bis 0

+ beständig      0 bedingt beständig      - nicht beständig
Alle Angaben bei Raumtemperatur [+20 °C]
Tabelle 05: Chemikalienbeständigkeit von iglidur® H370

Elektrische Eigenschaften

spezifischer Durchgangswiderstand	< 105 Ωcm
Oberflächenwiderstand	< 105 Ω

iglidur® H370-Gleitlager sind elektrisch isolierend.

Chemikalienbeständigkeit

iglidur® H370-Gleitlager haben eine gute Beständigkeit gegen Chemikalien. Sie sind gegen die meisten Schmierstoffe beständig.

Von den meisten schwachen organischen und anorganischen Säuren wird iglidur® nicht angegriffen.

Radioaktive Strahlen

H370 widersteht sowohl der Neutronen- als auch der Gammateilchenstrahlung ohne spürbare Einbußen seiner exzellenten mechanischen Eigenschaften. Gleitlager aus iglidur® H370 sind strahlenbeständig bis zu einer Strahlungsintensität von 2 x 10² Gy.

UV-Beständigkeit

iglidur® H370-Gleitlager sind gegen UV-Strahlen dauerhaft beständig.

Vakuum

Im Vakuum gasen Wasserbestandteile aus. Wegen der geringen Wasseraufnahme ist jedoch ein Einsatz im Vakuum möglich.

Maximale Feuchtigkeitsaufnahme
bei +23 °C/50 % r. F.	< 0,1 Gew.-%
max. Wasseraufnahme	< 0,1 Gew.-%

Tabelle 06: Feuchtigkeitsaufnahme von iglidur® H370

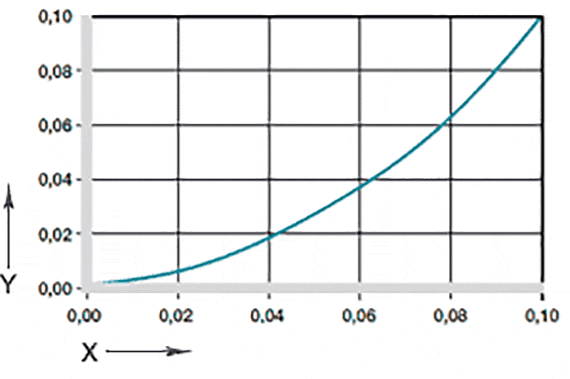

Abb. 10: Einfluss der Feuchtigkeitsaufnahme

X = Feuchtigkeitsaufnahme [Gew.-%]
Y = Reduzierung Innen-ø [%]

Feuchtigkeitsaufnahme

Die Feuchtigkeitsaufnahme von iglidur® H370-Gleitlagern beträgt im Normalklima unter 0,1 %. Die Sättigungsgrenze im Wasser liegt ebenfalls unter 0,1 %. iglidur® H370 ist auch deshalb der am besten geeignete Gleitlager-Werkstoff für Unterwasseranwendungen.

Durchmesser d1 [mm]	Welle h9 [mm]	iglidur® H370 F10 [mm]	Gehäuse H7 [mm]
bis 3	0 - 0,025	+0,006 +0,046	0 +0,010
> 3 bis 6	0 - 0,030	+0,010 +0,058	0 +0,012
> 6 bis 10	0 - 0,036	+0,013 +0,071	0 +0,015
> 10 bis 18	0 - 0,043	+0,016 +0,086	0 +0,018
> 18 bis 30	0 - 0,052	+0,020 +0,104	0 +0,021
> 30 bis 50	0 - 0,062	+0,025 +0,125	0 +0,025
> 50 bis 80	0 - 0,074	+0,030 +0,150	0 +0,030

Tabelle 07: Wichtige Toleranzen für iglidur® H370-Gleitlager nach ISO 3547-1 nach dem Einpressen

Einbautoleranzen

iglidur® H370-Gleitlager sind Standardlager für Wellen mit h-Toleranz (empfohlen mindestens h9). Die Lager sind ausgelegt für das Einpressen in eine H7-tolerierte Aufnahme. Nach dem Einbau in eine Aufnahme mit Nennmaß stellt sich der Innendurchmesser der Lager mit F10-Toleranz selbständig ein. Bei bestimmten Abmessungen weicht die Toleranz in Abhängigkeit von der Wandstärke hier von ab (siehe Lieferprogramm).
