iglidur® M250 - Werkstoffdaten

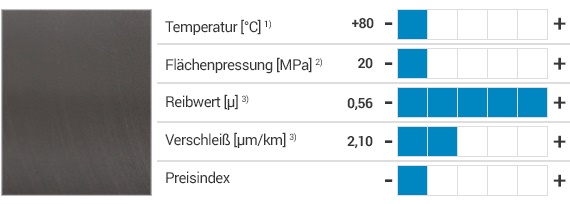

Die wichtigsten Eigenschaften auf einen Blick

Besonders resistent gegen Kantenpressung
Besonders resistent gegen Stöße und Schläge
Besonders resistent gegen Schmutz und Staub
Foggingverhalten nach DIN 75201-B

Wann nehme ich diesen Werkstoff?

Wenn die Lager starken Verschmutzungen
ausgesetzt sind
Für hervorragende Schwingungsdämpfung
Bei niedrigen bis mittleren Geschwindigkeiten
Wenn mechanische Nacharbeit erforderlich ist
Unempfindlich gegen Kantenpressung
Hohe Schlagzähigkeit
Dicke Wandstärken nach DIN 1850

Wann nehme ich einen anderen Werkstoff?

Bei Anwendungen im Nassbereichiglidur®
H, zylindrisches Gleitlager, mm
Wenn sehr hohe Präzision gefordert ist
iglidur® P, zylindrisches Gleitlager, mm
Bei sehr glatten Wellen
iglidur® J, zylindrisches Gleitlager, mm
Wenn ein kostengünstiges Lager mit höchster
Verschleißfestigkeit gesucht wird
iglidur® R, zylindrisches Gleitlager, mm

Maximale Gleitgeschwindigkeit

m/s	rotierend	oszillierend	linear
dauerhaft	0,8	0,6	2,5
kurzzeitig	2	1,4	5

Tabelle 02: Maximale Gleitgeschwindigkeit

Zulässige Gleitgeschwindigkeiten

Standardmäßig wird iglidur® M250 als ein dickwandiges Lager gefertigt. iglidur® M250 eignet sich am besten für geringe bis mittlere Oberflächengeschwindigkeiten. Die maximal zulässige Gleitgeschwindigkeit im Trockenlauf beträgt 0,8 m/s (rotierend) bzw. 2,5 m/s (linear). In der Praxis lassen sich aufgrund von Wechselwirkungen unterschiedlicher Einflüsse diese Grenzwerte nicht immer erreichen.

Gleitgeschwindigkeit

p x v-Wert und Schmierung

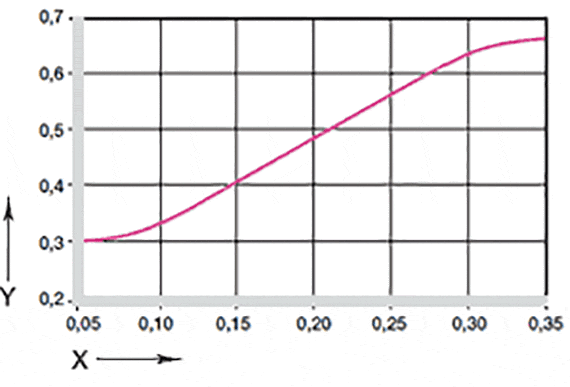

Abb. 04: Reibwerte in Abhängigkeit von der Gleitgeschwindigkeit, p = 0,75 MPa

X = Gleitgeschwindigkeit [m/s]
Y = Reibwert μ

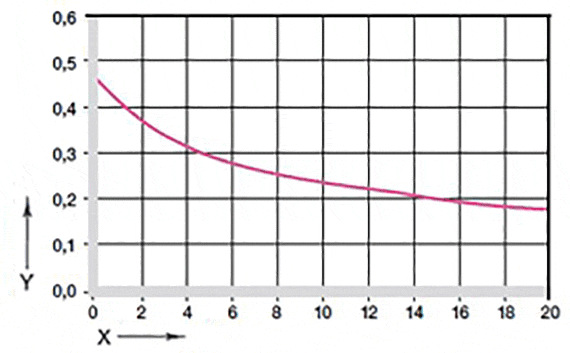

Abb. 05: Reibwerte in Abhängigkeit von der Belastung, v = 0,01 m/s

X = Belastung [MPa]
Y = Reibwert μ

Reibung und Verschleiß

Der Reibwert μ eines Gleitlagers wird unter anderem durch Gleitgeschwindigkeit und Belastung beeinflusst (Abb. 04 und 05).

iglidur® M250	trocken	Fett	Öl	Wasser
Reibwerte µ	0,18 - 0,40	0,09	0,04	0,04

Tabelle 04: Reibwerte für iglidur® M250 gegen Stahl (Ra = 1 μm, 50 HRC)

Reibwerte

Verschleißfestigkeit

Wellenwerkstoffe

Reibung und Verschleiß sind auch im hohen Maße vom Gegenlaufpartner abhängig. Betrachtet man den Reibwert, liegt für iglidur® M250-Lager die günstigste Rauigkeit der Welle bei Ra = 0,6 mm. Abb. 06 und 07 zeigen einen Auszug der Ergebnisse von Tests mit unterschiedlichen Wellenwerkstoffen, die mit iglidur® M250-Gleitlagern durchgeführt worden sind. Bis zu Belastungen von 2 MPa spielt der Wellenwerkstoff bei Rotation eine vergleichsweise geringe Rolle. Es sollte deshalb bei höheren Belastungen auf einen geeigneten Wellenwerkstoff geachtet werden. Dies sind die gehärteten Wellen, wie beispielsweise Cf53 oder hartverchromte Wellen. Aus Abb. 07 wird ersichtlich, dass iglidur® M250 wesentlich besser für Rotationsals für Schwenkbewegungen geeignet ist. Hierzu muss aber erwähnt werden, dass in der Praxis bei Schwenkbewegungen oftmals die Schwingungen, die auf die Lager wirken, besonders hoch sind. Hier kann iglidur® M250 seine besonderen dämpfenden Eigenschaften ausspielen. In unserem Test sind solche Schwingungen ausgeschlossen, so dass der Vergleich zwischen Rotation und Schwenkbetrieb zunächst überrascht.
Wellenwerkstoffe

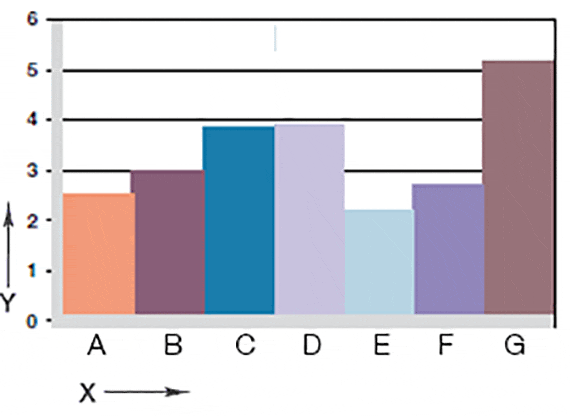

Abb. 06: Verschleiß, rotierende Anwendung mit unterschiedlichen Wellenwerkstoffen, p = 1 MPa, v = 0,3 m/s

Y = Verschleiß [μm/km]

A = Alu, hartanodisiert
B = Automatenstahl
C = Cf53
D = Cf53, hartverchromt
E = St37
F = V2A
G = X90

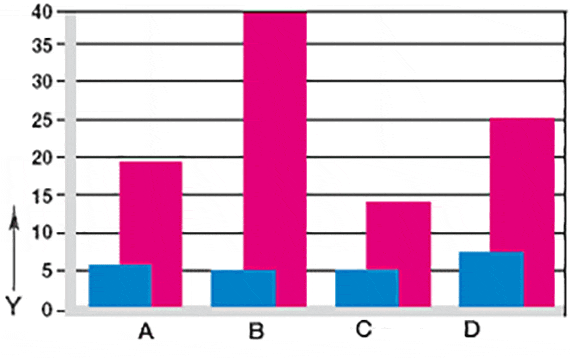

Abb. 07: Verschleiß bei schwenkenden und rotierenden Anwendungen mit verschiedenen Wellenwerkstoffen bei p = 2 MPa Y = Verschleiß [μm/km]

A = Cf53
B = hartverchromt
C = V2A
D = St37

Farbe blau = rotierend
Farbe pink = oszillierend

Durchmesser d1 [mm]	Welle h9 [mm]	iglidur® M250 D11 [mm]	Gehäuse H7 [mm]
bis 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 bis 50	0 - 0,062	+0,080 +0,240	0 +0,025
> 50 bis 80	0 - 0,074	+0,100 +0,290	0 +0,030

Tabelle 07: Wichtige Toleranzen für iglidur® M250- Gleitlager nach ISO 3547-1 nach dem Einpressen

Einbautoleranzen

iglidur® M250-Gleitlager benötigen für optimales Arbeiten relativ große Lagerspiele. Diese stellen sicher, dass die Lagerbuchsen auch bei Temperaturausdehnung und Wasseraufnahme zuverlässig arbeiten. Die Nachteile des Lagerspiels werden durch die schwingungsdämpfenden Eigenschaften wieder ausgeglichen. Die Lager sind ausgelegt für das Einpressen in eine H7-tolerierte Aufnahme. Nach dem Einbau in eine Aufnahme mit Nennmaß stellt sich der Innendurchmesser der Lager mit D11-Toleranz selbständig ein. Die Welle sollte mindestens h9-toleriert sein.

Weitere Eigenschaften

Medium	Beständigkeit
Alkohole	+ bis 0
Kohlenwasserstoffe	+
Fette, Öle, nicht additiviert	+
Kraftstoffe	+
verdünnte Säuren	0 bis -
starke Säuren	-
verdünnte Basen	+
starke Basen	0

+ beständig 0 bedingt beständig - nicht beständig
Alle Angaben bei Raumtemperatur [+20 °C]
Tabelle 05: Chemikalienbeständigkeit von iglidur® M250

Elektrische Eigenschaften
iglidur® M250-Gleitlager sind elektrisch isolierend

spezifischer Durchgangswiderstand	> 10¹³ Ωcm
Oberflächenwiderstand	> 10¹¹ Ω

Chemikalienbeständigkeit

iglidur® M250-Gleitlager haben eine gute Beständigkeit gegen Chemikalien. Sie sind gegen die meisten Schmierstoffe beständig. Von den meisten schwachen organischen und anorganischen Säuren wird iglidur® M250 nicht angegriffen.

Radioaktive Strahlen

Gleitlager aus iglidur® M250 sind unter radioaktiver Strahlung bedingt einsetzbar. Sie sind beständig bis zu einer Strahlungsintensität von 1 · 10⁴ Gy.

UV-Beständigkeit

iglidur® M250-Gleitlager sind gegen UV-Strahlen dauerhaft beständig.

Vakuum

Im Vakuum gasen iglidur® M250-Gleitlager aus. Die verhältnismäßig hohe Feuchtigkeitsaufnahme der Lager lässt daher den Einsatz im Vakuum nur eingeschränkt zu.
