igutex® TX1 - Werkstoffdaten

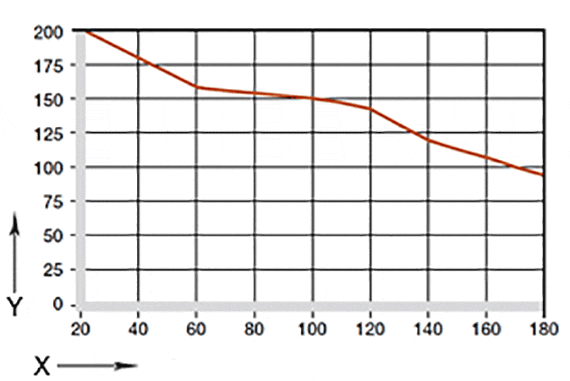

Abb. 02: Maximal empfohlene Flächenpressung in Abhängigkeit von der Temperatur (200 MPa bei +20 °C)

X = Temperatur [°C]
Y = Belastung [MPa]

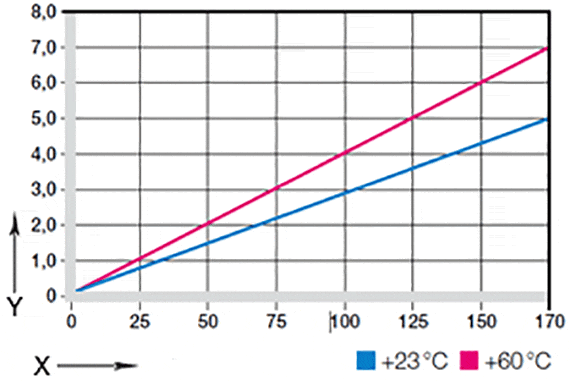

Abb. 03: Verformung unter Belastung und Temperaturen

X = Belastung [MPa]
Y = Verformung [%]

Mechanische Eigenschaften

Mit steigenden Temperaturen nimmt die Druckfestigkeit von igutex® TX1-Gleitlagern ab. Abb. 02 verdeutlicht diesen Zusammenhang. Bei der kurzzeitig zulässigen Anwendungstemperatur von +170 °C beträgt die zulässige Flächenpressung immer noch 100 MPa. Die maximal empfohlene Flächenpressung stellt einen mechanischen Werkstoffkennwert dar. Rückschlüsse auf die Tribologie können daraus nicht gezogen werden.

Abb. 03 zeigt die elastische Verformung von igutex® TX1 bei radialen Belastungen.

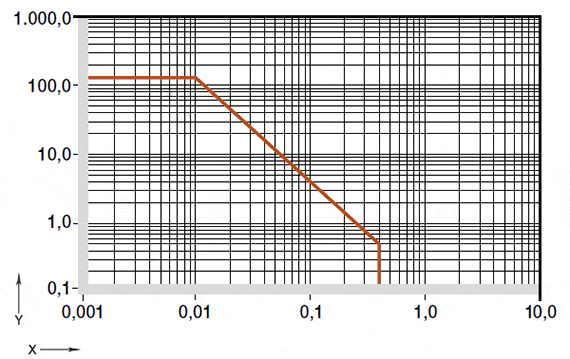

Maximale Gleitgeschwindigkeit

m/s	rotierend	oszillierend	linear
dauerhaft	0,4	0,2	1
kurzzeitig	0,9	0,5	2

Tabelle 03: Maximale Gleitgeschwindigkeit

Zulässige Gleitgeschwindigkeiten

Die typischen Einsatzfälle für igutex® TX1-Gleitlager sind hochbelastete Schwenkbewegungen mit eher geringen Geschwindigkeiten. Unabhängig davon sind durchaus hohe maximale Geschwindigkeiten erzielbar. Die in Tabelle 03 angegebenen Geschwindigkeiten sind Grenzwerte für geringe Lagerlasten. Sie sagen nichts über die Verschleißfestigkeit bei diesen Parametern aus.

Temperaturen

igutex® TX1 ist ein sehr temperaturbeständiger Werkstoff. Die obere langzeitige Anwendungstemperatur von +120 °C erlaubt den umfassenden Einsatz z.B. in typischen Anwendungsfällen im Agrar-, Nutzfahrzeug- oder Baufahrzeugsektor. Die Ein- und Auspresskräfte von igutex® TX1 Gleitlagern befinden sich über dem gesamten Temperaturbereich auf einem sehr hohem Niveau, das eine zusätzliche axiale Sicherung in der Regel unnötig macht. Einen gewissen Abfall auf immer noch sehr hohem Niveau kann man ab +100 °C beobachten, weshalb im Einzelfall eine axiale Sicherung ab diesem Temperaturniveau empfohlen werden kann. Bei Temperaturbetrachtungen muss die zusätzliche Reibungswärme im Lagersystem berücksichtigt werden.

igutex® TX1	trocken	Fett	Öl	Wasser
Reibwerte µ	0,04 - 0,14	0,09	0,04	0,04

Tabelle 04: Reibwerte gegen Stahl (Ra = 1 μm, 50 HRC)

Reibung und Verschleiß

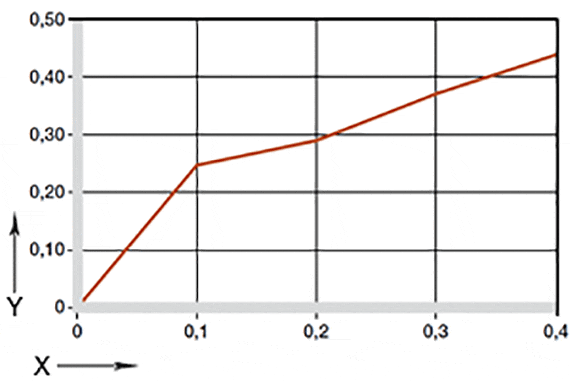

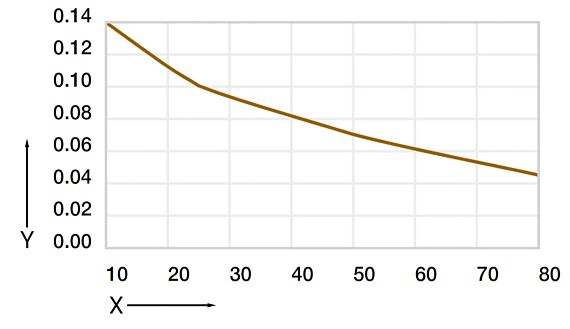

Es muss beachtet werden, dass ein zu rauer Gleitpartner die Reibung ansteigen lässt. Zu glatte Wellen lassen den Reibwert ebenfalls ansteigen. Wir empfehlen Wellenrauigkeiten (Ra) von 0,4 bis maximal 0,7 μm. Der Reibwert der igutex® TX1 Gleitlager hängt zudem im hohen Maße von der Geschwindigkeit und der Belastung ab. Mit steigender Gleitgeschwindigkeit steigt auch der Reibwert rasch an. Mit der Belastung hingegen sinkt der Reibwert kontinuierlich.

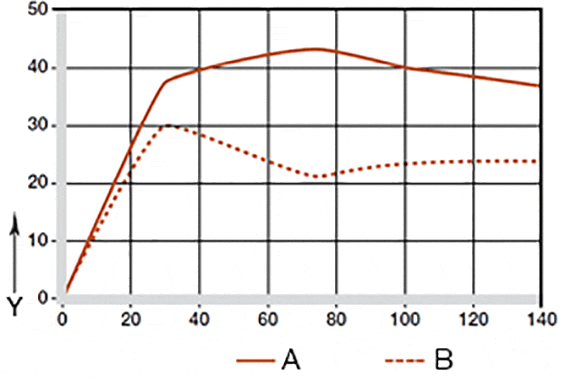

Abb. 07: Verschleiß bei oszillierenden und rotierenden Anwendungen mit Cf53 in Abhängigkeit von der Belastung

X = Belastung [MPa]
Y = Verschleiß [μm/km]

A = rotierend | B = oszillierend

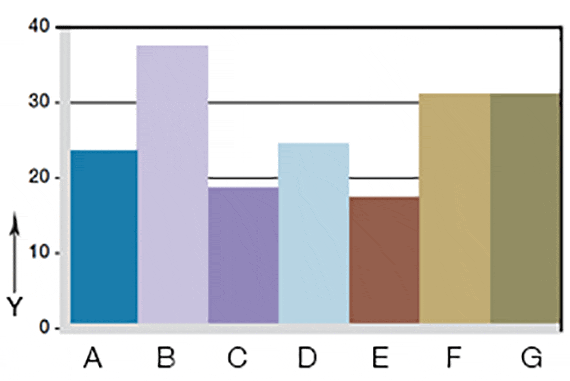

Wellenwerkstoffe

Generell empfiehlt sich im Hochlastbereich der Einsatz von gehärteten Wellen. Dies gilt insbesondere beim Einsatz von igutex® TX1. Doch auch auf weichen Wellen werden im Hochlastschwenk unterhalb von 100 MPa noch akzeptable Verschleißraten erzielt. Der Vergleich der Verschleißrate in Rotation und Schwenk in Abb. 07 verdeutlicht, dass die Stärke von igutex® TX1 im hochbelasteten Schwenk liegt.

Medium	Beständigkeit
Alkohole	0
Kohlenwasserstoffe	+
Fette, Öle, nicht additiviert	+
Kraftstoffe	+
verdünnte Säuren	+
starke Säuren	-
verdünnte Basen	+
starke Basen	-

+ beständig 0 bedingt beständig - nicht beständig

Alle Angaben bei Raumtemperatur [+20 °C]
Tabelle 02: Chemikalienbeständigkeit von igutex® TX1

Elektrische Eigenschaften igutex® TX1-Gleitlager sind elektrisch isolierend.

spezifischer Durchgangswiderstand	> 1011 Ωcm	DIN IEC 93
Oberflächenwiderstand	> 1013 Ω	DIN 53482

Weitere Eigenschaften

Chemikalienbeständigkeit
Radioaktive Strahlen Gleitlager aus igutex® TX1 sind strahlenbeständig bis zu einer Strahlungsintensität von 2 · 10² Gy.


UV-Beständigkeit igutex® TX1 Gleitlager sind gegen UV-Strahlen dauerhaft beständig.


Vakuum Im Vakuum gasen die geringen Wasserbestandteile aus. Der Einsatz im Vakuum ist eingeschränkt möglich.

Feuchtigkeitsaufnahme

Die Feuchtigkeitsaufnahme von igutex® TX1 Gleitlagern beträgt im Normalklima 0,2%. Die Sättigungsgrenze in Wasser liegt bei 0,5 %.

Durchmesser d1 [mm]	Welle h9 [mm]	igutex® TX1 [mm]	Gehäuse H7 [mm]
> 20 bis 40	0 - 0,052	+0,020 +0,154	0 +0,021
> 40 bis 70	0 - 0,062	+0,025 +0,175	0 +0,025
> 70 bis 80	0 - 0,074	+0,050 +0,200	0 +0,030

Tabelle 05: Wichtige Toleranzen für igutex® TX1 Gleitlager nach ISO 3547-1 nach dem Einpressen, ohne mögliche Aufweitung der Gehäusebohrung

Einbautoleranzen

igutex® TX1 Gleitlager sind Standardlager für Wellen mit h-Toleranz (empfohlen mindestens h9). Die Lager sind ausgelegt für das Einpressen in eine H7-tolerierte Aufnahme. Nach dem Einbau in eine Aufnahme mit Nennmaß stellt sich der Innendurchmesser der Lager im Standardfall wie angegeben selbstständig ein.
