iglidur® X - Werkstoffdaten

Die wichtigsten Eigenschaften auf einen Blick

Sehr gute Verschleißfestigkeit bei hohen Temperaturen
Geeignet für extrem hohe Geschwindigkeiten
Sehr geringe Feuchtigkeitsaufnahme
Sehr gute Verschleißfestigkeit unter Wasser
Sehr hohe Medienbeständigkeit
Resistent gegen hohe Lasten (>60 N/mm²)
Elektrisch ableitfähig
Schimmelpilzbeständig nach DIN EN ISO 846

Wann nehme ich diesen Werkstoff?

Bei Druckbelastungen von bis zu 150 MPa
Bei Linearbewegungen mit Edelstahlwellen unter hohen Temperaturen
Universelle Chemikalienbeständigkeit
Für Temperaturbeständigkeit von –100 °C bis +250 °C (kurzzeitig bis +315 °C)
Für sehr geringe Feuchtigkeitsaufnahme
Für hohe Verschleißfestigkeit bei Minustemperaturen und im Hochtemperaturbereich

Wann nehme ich einen anderen Werkstoff?

Wenn es bei hoher Belastung speziell auf niedrigen Verschleißwert ankommt
iglidur® Q, zylindrisches Gleitlager, mm
iglidur® Z, zylindrisches Gleitlager, mm
Wenn ein kostengünstiges Lager für den Unterwasser-Einsatz benötigt wird
iglidur® H, zylindrisches Gleitlager, mm
iglidur® H370, zylindrisches Gleitlager, mm
Bei Kantenbelastungen
iglidur® Z, zylindrisches Gleitlager, mm

Maximale Gleitgeschwindigkeit

m/s	rotierend	oszillierend	linear
dauerhaft	1,5	1,1	5
kurzzeitig	3,5	2,5	10

Tabelle 02: Maximale Gleitgeschwindigkeit

Zulässige Gleitgeschwindigkeiten

iglidur® X ist für höhere Geschwindigkeiten ausgelegt als andere iglidur®-Lager. Dies wird durch eine hohe Temperaturbeständigkeit und besonders hohe Wärmeleitfähigkeit ermöglicht. Dieses wird auch schon an den pv-Werten von max. 1,32 MPa · m/s deutlich. Zugleich wirken in diesem Fall nur minimale Radialkräfte auf die Lager. Bei den angegebenen Geschwindigkeiten kann es aufgrund von Reibung zu einem Anstieg bis zur Grenze der dauerhaft zulässigen Temperatur kommen.

Gleitgeschwindigkeit

p x v-Wert und Schmierung

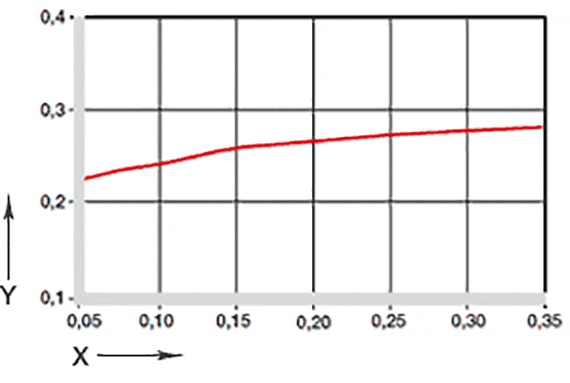

Abb. 04: Reibwerte in Abhängigkeit von der Gleitgeschwindigkeit, p = 0,75 MPa

X = Gleitgeschwindigkeit [m/s]
Y = Reibwert μ

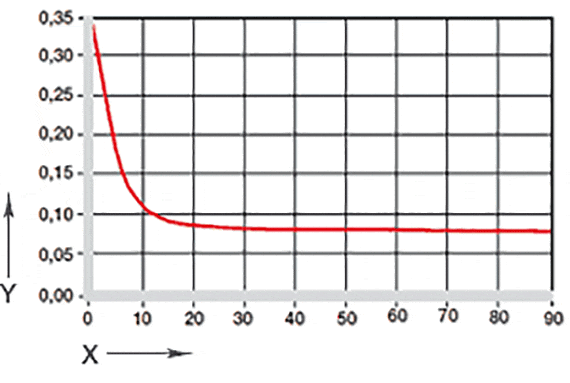

Abb. 05: Reibwerte in Abhängigkeit von der Belastung, v = 0,01 m/s

X = Belastung [MPa]
Y = Reibwert μ

Reibung und Verschleiß

Wie die Verschleißfestigkeit ändert sich mit der Belastung auch der Reibungsbeiwert μ (Abb. 04 und 05).

iglidur® X	trocken	Fett	Öl	Wasser
Reibwerte µ	0,09 - 0,27	0,09	0,04	0,04

Tabelle 04: Reibwerte für iglidur® X gegen Stahl (Ra = 1 μm, 50 HRC)

Reibwerte

Verschleißfestigkeit

Wellenwerkstoffe

Reibung und Verschleiß sind aber auch in hohem Maße vom Gegenlaufpartner abhängig. Zu glatte Wellen erhöhen den Reibwert der Lager. Ideal sind geschliffene Oberflächen mit einer Mittenrauigkeit Ra von 0,6 bis 0,8 μm.

Abb. 06 und 07 zeigen einen Auszug der Ergebnisse von Tests mit unterschiedlichen Wellenwerkstoffen, die mit iglidur® X-Gleitlagern durchgeführt worden sind. Falls der von Ihnen vorgesehene Wellenwerkstoff in den hier vorgestellten Versuchsergebnissen nicht enthalten ist, sprechen Sie uns bitte an.
Wellenwerkstoffe

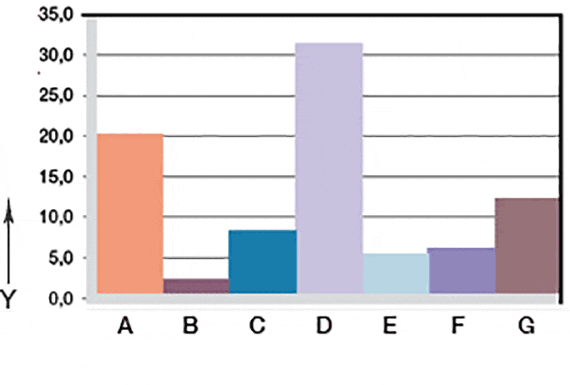

Abb. 06: Verschleiß, rotierende Anwendung mit unterschiedlichen Wellenwerkstoffen, p = 1 MPa, v = 0,3 m/s

Y = Verschleiß [μm/km]

A = Alu, hartanodisiert
B = Automatenstahl
C = Cf53
D = Cf53, hartverchromt
E = St37
F = V2A
G = X90

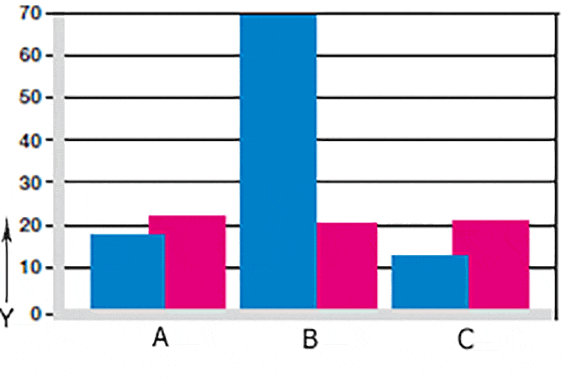

Abb. 07: Verschleiß bei rotierenden und oszillierenden Anwendungen mit verschiedenen Wellenwerkstoffen, p = 2 MPa

Y = Verschleiß [μm/km]

A = Cf53
B = hartverchromt
C = V2A

blau= rotierend
pink= oszillierend

Durchmesser d1 [mm]	Welle h9 [mm]	iglidur® X F10 [mm]	Gehäuse H7 [mm]
bis 3	0 - 0,025	+0,006 +0,046	0 +0,010
> 3 bis 6	0 - 0,030	+0,010 +0,058	0 +0,012
> 6 bis 10	0 - 0,036	+0,013 +0,071	0 +0,015
> 10 bis 18	0 - 0,043	+0,016 +0,086	0 +0,018
> 18 bis 30	0 - 0,052	+0,020 +0,104	0 +0,021
> 30 bis 50	0 - 0,062	+0,025 +0,125	0 +0,025
> 50 bis 80	0 - 0,074	+0,030 +0,150	0 +0,030

Tabelle 07: Wichtige Toleranzen nach ISO 3547-1 nach dem Einpressen

Einbautoleranzen

iglidur® X-Gleitlager sind Standardlager für Wellen mit h-Toleranz (empfohlen mindestens h9). Die Lager sind ausgelegt für das Einpressen in eine H7-tolerierte Aufnahme. Nach dem Einbau in eine Aufnahme mit Nennmaß stellt sich der Innendurchmesser der Lager mit F10-Toleranz selbständig ein. Bei bestimmten Abmessungen weicht die Toleranz in Abhängikeit von der Wandstärke hier von ab (siehe Lieferprogramm).

Weitere Eigenschaften

Medium	Beständigkeit
Alkohole	+
Kohlenwasserstoffe	+
Fette, Öle, nicht additiviert	+
Kraftstoffe	+
verdünnte Säuren	+
starke Säuren	-
verdünnte Basen	+
starke Basen	+

+ beständig 0 bedingt beständig - nicht beständig
Alle Angaben bei Raumtemperatur [+20 °C] Tabelle 05: Chemikalienbeständigkeit von iglidur®

Elektrische Eigenschaften

spezifischer Durchgangswiderstand	< 10⁵ Ωcm
Oberflächenwiderstand	< 10³ Ω

Chemikalienbeständigkeit

iglidur® X-Gleitlager sind fast universell chemikalienbeständig. Angegriffen werden sie in der Regel nur von konzentrierten Säuren.

Radioaktive Strahlen

Gleitlager aus iglidur® X sind strahlenbeständig bis zu einer Strahlungsintensität von 1 · 10⁵ Gy.

UV-Beständigkeit

Unter UV-Einstrahlung und anderen Witterungseinflüssen verändern sich die hervorragenden Materialeigenschaften von iglidur® X nicht.

Vakuum

Auch im Vakuum sind iglidur® X-Gleitlager fast uneingeschränkt einsetzbar. Ein Ausdampfen findet nur in sehr geringem Maße statt.

Elektrische Eigenschaften

Gleitlager aus iglidur® X sind elektrisch leitend.

Typische Anwendungsbereiche
