Schlaufenbildung am Roboterkopf vermeiden -
für kleine Roboter

Speziell maßgeschneidert für Roboter mit kleiner bis mittlerer Traglast bietet das igus® triflex® RSE Rückzugsystem eine Möglichkeit Schlaufenbildung im Arbeitsbereich des Roboters aktiv zu vermeiden, auch bei hochdynamischen Anwendungen.

1

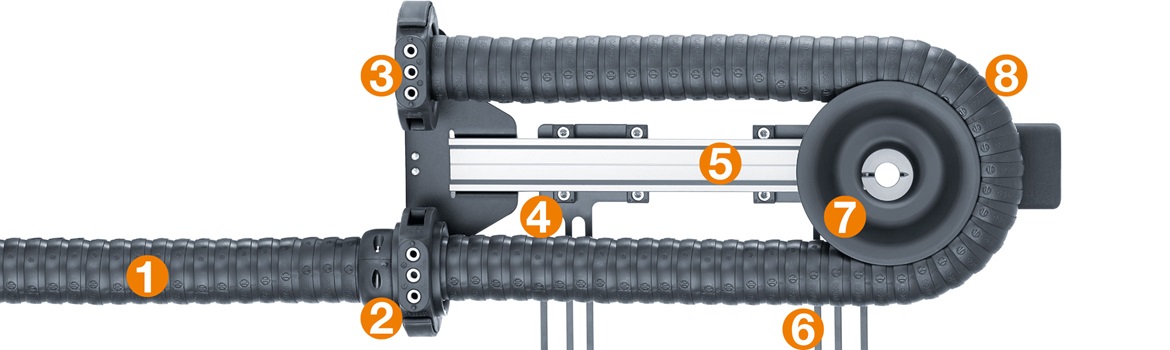

Bis zu 500 mm Rückzugsweg mit triflex® RSE möglich

2

Für TRC und TRE

3

Lieferung vormontiert mit Festpunkt links oder rechts

4

Individuelle Anbaumöglichkeiten durch kompakte Adapterskonsolen

5

Wartungsfreie igus® drylin® W Lineareinheit

6

Individuell einstellbare Montageposition

7

Offenes übersichtliches System, schlanke Bauweise

8

Auch für extreme Beschleunigungen geeignet, (dank geringem Gesamtgewichts)

  • Für Serie TRC·TRE mit ø-Index 40 mm
  • Reagiert extrem schnell auch bei hochdynamischen Roboterprogrammen
  • Keine Beeinflussung der Handhabungskapazität des Roboters durch geringe Zusatzlast am Roboter
  • Universell einstellbare Montagekonsolen
  • Wartungs- und schmierfreie igus® drylin® W Lineareinheit
  • Für maximale Freiheitsgrade
  • Viel Freiraum für den Programmierer
  • Für Leitungsdurchmesser bis 11 mm

Funktionsweise des RSE System mit Umlenkung

erklärt das System in 24 Sekunden

  • Sehr geringes Gewicht
  • Konstante Rückzugkraft
  • Kein Justieren der Rückzugkraft nötig
  • Einführung der Leitung auf rechter oder linker Seite möglich

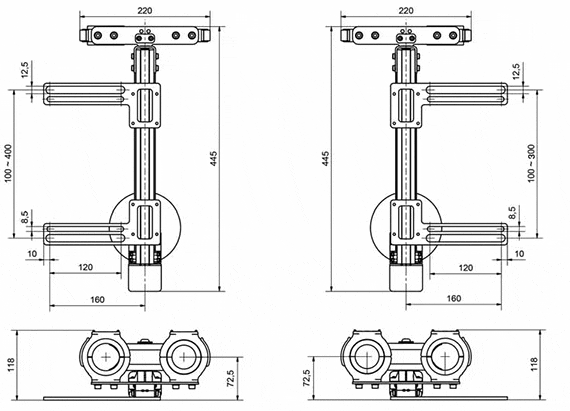

Rückzugsystem RSE ohne Kettenpaket

passende Kettenpakete finden Sie weiter unten auf der Seite

Artikel Nr. Anbindungspunkt Rückzugsweg max. [mm]
Preis

in 10 Arbeitstagen versandfertig TR.RSE.02.40.R Anbindungspunkt Rechts 500 606,10 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.RSE.50.R Anbindungspunkt Rechts 500 874,31 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.RSE.02.40.L Anbindungspunkt Links 500 606,10 USD In den Warenkorb
in 48 Stunden versandfertig TR.RSE.50.L Anbindungspunkt Links 500 874,31 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Komplettieren Sie ihr RSE Rückzugsystem mit der passenden e-kette®

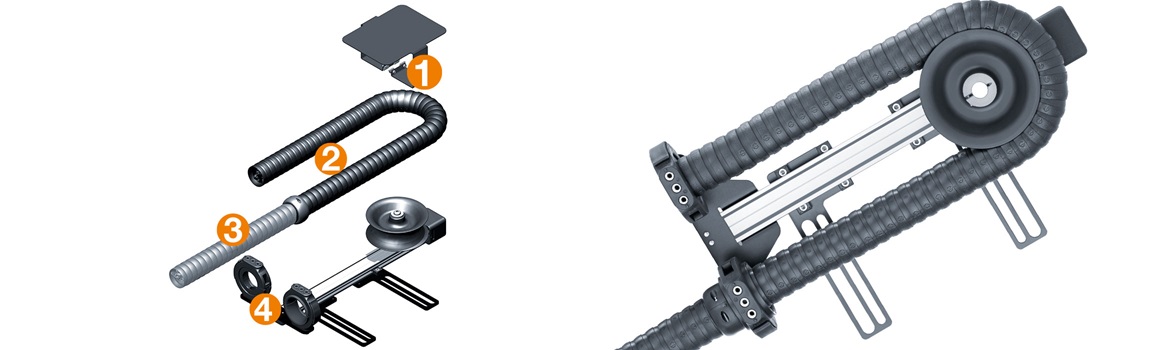

RSE mit Zahlen 1= Abdeckung für zusätzlichen Bauraum am Roboter, optional: TR.RSE.40.COVER
2= Passende triflex® R e-ketten® für RSE: TRC.RSE.40.058.LLLL.0; TRE.RSE.40.058.LLLL.0.B
3= Gesamtkettenlänge = Zusatzlänge ab der Gleitdurchführung LLLL + die Kettenlänge innerhalb des Systems
4= RSE-System (ohne e-kette®) + Anschlusselement + Gleitdurchführung = TR.RSE.02.40.R oder TR.RSE.02.40.L

Geschlossene oder offene Bauform

Kettenpaket für Kettengröße 40 + 50

geschlossene Kettenserie (TRC)


Bestellnummer Innenhöhe e-kette®
Standardlänge
[LLL*]		 Kettenlänge
innerhalb des
System		 Gesamtlänge
[LLL* + 904 mm]
Preis

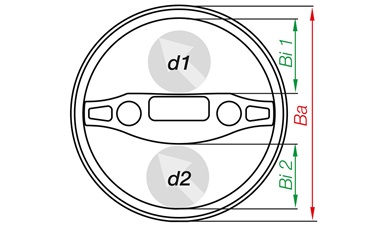

  Bi 1 Bi 2 [mm] [mm] [mm]
in 72 Stunden versandfertig TRC.RSE.40.058.0500.0 15 13 500 904 1404 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig TRC.RSE.40.058.0750.0 15 13 750 904 1654 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TRC.RSE.40.058.1000.0 15 13 1000 904 1904 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig TRC.RSE.40.058.1250.0 15 13 1250 904 2154 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TRC.RSE.50.080.0750.0 18,8 16,2 750 1044 1794 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig TRC.RSE.50.080.0500.0 18,8 16,2 500 1044 1544 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig TRC.RSE.50.080.1000.0 18,8 16,2 1000 1044 2044 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TRC.RSE.50.080.1250.0 18,8 16,2 1250 1044 2294 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig TRC.RSE.50.080.1500.0 18,8 16,2 1500 1044 2544 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

*LLL = Zusatzlänge ab der Gleitdurchführung
Gesamtkettenlänge = Zusatzlänge ab der Gleitdurchführung LLLL + die Kettenlänge innerhalb des Systems

Kettenpaket für Größe 40 + 50

offene Kettenserie (TRE)


Bestellnummer Innenhöhe e-kette®
Standardlänge
[LLL*]		 Kettenlänge
innerhalb des
System		 Gesamtlänge
[LLL* + 904 mm]
Preis

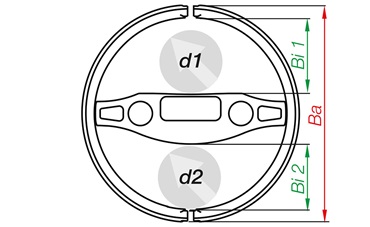

  Bi 1 Bi 2 [mm] [mm] [mm]
Lieferzeit auf Anfrage TRE.RSE.40.058.0500.0.B 15 13 500 904 1404 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TRE.RSE.40.058.0750.0.B 15 13 750 904 1654 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TRE.RSE.40.058.1000.0.B 15 13 1000 904 1904 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TRE.RSE.40.058.1500.0.B 15 13 1500 904 2404 Preis auf Anfrage In den Warenkorb
TRE.RSE.40.058.1750.0.B 15 13 1750 904 2654 Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage TRE.RSE.50.080.0500.0.B 18,8 16,2 500 1044 1544 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TRE.RSE.50.080.0750.0.B 18,8 16,2 750 1044 1794 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TRE.RSE.50.080.1000.0.B 18,8 16,2 1000 1044 2044 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TRE.RSE.50.080.1500.0.B 18,8 16,2 1500 1044 2544 Preis auf Anfrage In den Warenkorb
TRE.RSE.50.080.1750.0.B 18,8 16,2 1750 1044 2794 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

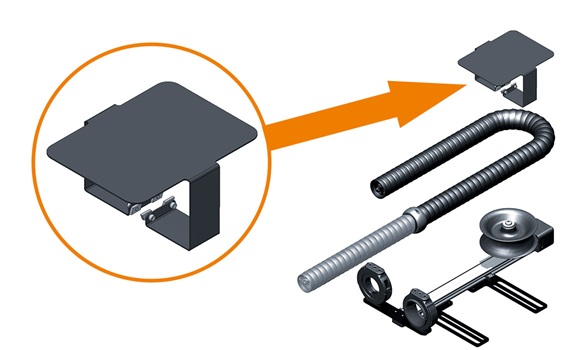

Cover für das Rückzugsystem RSE

  • Für Arbeiten über Kopf
  • Bietet zusätzlichen Schutz
  • Möglichkeiten für Beschriftung oder leichte Zusatzbauteile
RSE Cover

Lieferprogramm Cover für Rückzugsystem RSE

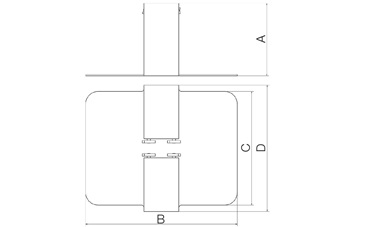

technische Zeichnung


Art.-Nr. Größenindex A
in mm		 B
in mm		 C
in mm		 D
in mm		 Zusatzlast
in kg		 Produktgewicht
in kg
Preis
TR.RSE.40.Cover 40 115 240 180 200 1,5 1,1 149,61 USD In den Warenkorb
TR.RSE.50.Cover 50 126 300 248 248 1,5 1,7 188,03 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog
in 48 Stunden versandfertig
in 72 Stunden versandfertig
in 10 Arbeitstagen versandfertig
Lieferzeit auf Anfrage
