SCARA Cable Solution

Langlebige Energiezuführung am SCARA Roboter

Um mittels Wellschlauch geführte Leitungen sicher zu führen, hat igus das e-rib entwickelt. In Kombination mit den Verstärkungen an beiden Enden und dem Bogen des Wellschlauchs sowie der Drehdurchführungen, ist diese Lösung ideal geeignet für highspeed Scara Anwendungen.

Die e-rib füllt die Fugen des Wellschlauches mit den Rippen (ribs) auf und stabilisiert diesen, sodass er sich nur in einer Raumrichtung bewegen kann. Durch die Führungselemente an den Seiten hat der Wellschlauch eine freitragende Länge. Beim Retrofit ermöglicht e-rib ein "Upgrade" bestehender Anwendungen mit nur wenigen Handgriffen. E-rib ist unabhängig vom Schlauchhersteller. Zu Beginn bieten wir diese Lösung in der Nennweite 29mm an.
Scara

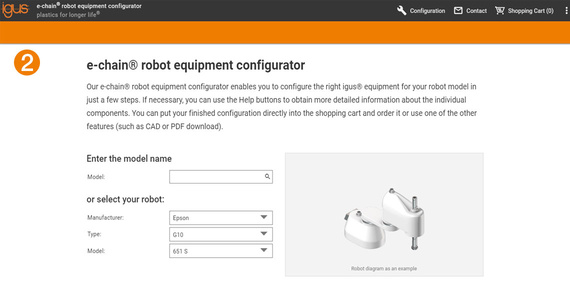

Schnell und einfach SCARA-Roboter konfigurieren

Scara Wählen Sie Ihren SCARA-Roboter über das Drop-Down-Menü oder über die Schnellsuche aus.
Scara Legen Sie dann den Festpunkt Ihrer Applikation fest.
Scara Sie bekommen von uns eine Explosionszeichnung und Stückliste angezeigt, welche Sie direkt bestellen können oder fordern Sie einfach ein individuelles Angebot an.

Augmented Reality für SCARA Cable Solution

Nutzen Sie die Möglichkeiten von Augmented Reality und projezieren sich den EPSON Scara Roboter T3 402S mit der SCARA Cable Solution an seinen zukünftigen Produktionsstandort oder einfach in das Büro um die Planung noch realistischer zu machen.

Einfach den QR Code scannen und das 3D Model sowie das Augmented Reality (AR) Model über ein Tablet oder Smartphone nutzen.
AR Desktopversion starten
Augmented Reality SCARA Cable Solution QR Code scannen und selbst probieren

Erklärt in unter 30 Sekunden

Matthias Meyer stellt die Scara Cable Solution vor

  • Die Energieführung für Scara Roboter
  • Individuell anpassbar für verschiedene Scara-Modelle
  • Umfasst die Energieführung von der Achse 1 bis zur Kugelrollspindel
  • Aktuell ist die Nennweite der Scara Cable Solution (innen) mit 29mm erhältlich
  • In Planung sind die Nennweiten 23mm und 36mm
  • Ersatzteilversorgung ist durch Einzelteilbestellung garantiert
Scara Cable Solution Shop
Technik verbessern

Technik verbessern

  • Modulares System, einfach nachzurüsten
  • Konfektioniert erhältlich
  • Individuelles Design für schnelle Anpassung auf verschiedene SCARA Modelle
  • Sichere Führung von Leitungen und Schläuchen
Kosten senken

Kosten senken

  • Einfache Wartung
  • Hohe Laufleistung
  • Alle Bauteile sind einzeln austauschbar
  • Reduzierung von Stillstandzeiten
Beweise

Beweise

  • Seit 2016 laufen 50 EPSON SCARA Roboter im Dauerbetrieb bei einem deutschen Automobilisten
  • Vom 20.08. – 01.03.2021 wurden über 2.500.000 Testzyklen im igus® Testlabor realisiert

Nachhaltigkeit

Nachhaltigkeit

  • Lassen Sie Ihre e-rib am Ende
    des Lebenszyklus im igus chainge Recycling Programm verwerten. Egal von welchem Hersteller. Sie erhalten dafür einen Voucher: chainge Recycling Programm

Was steckt hinter der Scara Cable Solution?

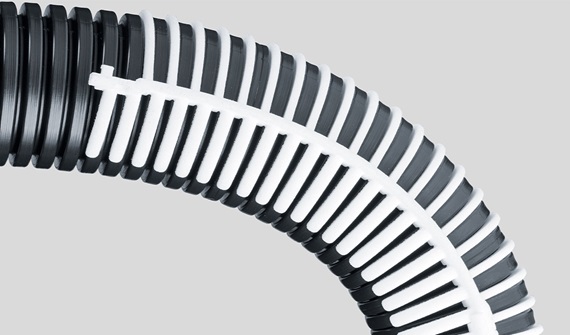

Wellrohr dynamisch verstärkt

Die Verstärkung für vorhandene Wellrohrsysteme. Die e-rib wird auf den Wellschlauch geklipst. Die Größen sind Schlauchhersteller unabhängig. Die e-rib stabilisiert den Wellschlauch so, dass er sich nur in einer Raumrichtung bewegen kann. Durch die Führungselemente an den Seiten hat der Wellschlauch durch die e-rib eine freitragende Länge.
Für die Scara Roboter bieten wir zum Start die Nennweite 29 an.


e-rib_1

Scara Cable Solution im igus Testlabor

Dieses Video aus dem igus Testlabor zeigt die Funktionsweise der SCARA Cable Solution.
Die kugelgelagerten Enden der SCARA sorgen für eine uneingeschränkte Drehanbindung des Wellschlauchs. Das e-rib in Verbindung mit dem Wellschlauch sorgen für eine Stabilität, sodass der Wellschlauch aufgrund der Bewegung abknickt.

Montage der SCARA Cable Solution

In diesem Video sehen Sie die Bestandteile, wenn Sie sich für alle 3 Komponenten der SCARA Cable Solution entscheiden.
Die Montage der Teile dauert nur wenige Minuten und ist mit minimalem Werkzeugeinsatz erledigt.

Im Online Shop finden Sie alle im Video gezeigten Produkte:
​​​​​​​Anbindung Kugelrollspindel
Anbindung Festpunkt (drehend oder starr)
Verbindungsstück
Shop für SCARA Cable Solution

Artikelnummernaufbau am Beispiel
SCARA EPSON G6 553s

Die Scara Cable Solution besteht aus 3 Elementen, welche auf den jeweiligen Scara Roboter passen oder angepasst werden.

1: Anbindung Mitnehmer (gerade): TR.SCS.29.01.20.94.01.0

2: Anbindung Mitnehmer (gewinkelt): TR.SCS.29.01.20.94.02.0

3: Anbindung Festpunkt: TR.SCS.29.02.40.01.0

4: Wellschlauch mit e-rib: TR.SCS.29.LLLL.0

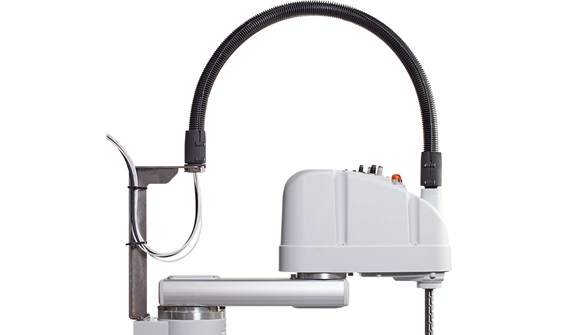

Scara Cable Solution Endstücke und Schlauch

SCARA Cable Solution gerade Anbindung zur Kugelrollspindel

Artikel Nr. 1 passend für
in 8 Wochen versandfertig TR.SCS.29.01.16.48.01.0 Epson T3 Serie 183,86 USD In den Warenkorb
in 8 Wochen versandfertig TR.SCS.29.01.16.97.01.0 Epson LS3 / G3 Serie 197,82 USD In den Warenkorb
in 8 Wochen versandfertig TR.SCS.29.01.20.40.01.0 Epson LS6 / T6 Serie | ABB IRB 910SC-3/0.45 /0.55 / 0.65 | Fanuc SR-3iA, SR-6iA 193,06 USD In den Warenkorb
in 8 Wochen versandfertig TR.SCS.29.01.20.94.01.0 Epson G6 Serie | Yaskawa MY650L, SG650 | KUKA KR6 R500 Z200, KR6 R700 Z200 207,42 USD In den Warenkorb
in 8 Wochen versandfertig TR.SCS.29.01.25.35.01.0 Epson LS10 / LS20 Serie | Fanuc SR-12iA, SR-20iA | Denso HSR-048A1, 055A1, 065A1 189,25 USD In den Warenkorb
in 8 Wochen versandfertig TR.SCS.29.01.25.48.01.0 Epson G10 / G20 Serie 197,39 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Preisanfrage Preisanfrage
myCatalog myCatalog

SCARA Cable Solution gewinkelte Anbindung zur Kugelrollspindel

Artikel Nr. 2 passend für
in 8 Wochen versandfertig TR.SCS.29.01.16.48.02.0 Epson T3 Serie Preis auf Anfrage In den Warenkorb
Lieferzeit auf Anfrage TR.SCS.29.01.16.97.02.0 Epson LS3 / G3 Serie Preis auf Anfrage In den Warenkorb
in 8 Wochen versandfertig TR.SCS.29.01.20.40.02.0 Epson LS6 / T6 Serie | ABB IRB 910SC-3/0.45 /0.55 / 0.65 | Fanuc SR-3iA, SR-6iA Preis auf Anfrage In den Warenkorb
in 8 Wochen versandfertig TR.SCS.29.01.20.94.02.0 Epson G6 Serie | Yaskawa MY650L, SG650 | KUKA KR6 R500 Z200, KR6 R700 Z200 Preis auf Anfrage In den Warenkorb
in 8 Wochen versandfertig TR.SCS.29.01.25.35.02.0 Epson LS10 / LS20 Serie | Fanuc SR-12iA, SR-20iA | Denso HSR-048A1, 055A1, 065A1 Preis auf Anfrage In den Warenkorb
in 8 Wochen versandfertig TR.SCS.29.01.25.48.02.0 Epson G10 / G20 Serie Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Preisanfrage Preisanfrage
myCatalog myCatalog

Hinweis: Die gewinkelte Variante der SCARA Cable Solution wird in Kombination mit Festpunkt Achse 2 empfohlen

SCARA Cable Solution Festpunkt

Artikel Nr. 3 drehend / starr
in 8 Wochen versandfertig TR.SCS.29.02.40.01.0 drehend gelagert mit M40 Gewinde 157,15 USD In den Warenkorb
in 8 Wochen versandfertig TR.SCS.29.04.40.01.0 starr mit M40 Gewinde 118,77 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Preisanfrage Preisanfrage
myCatalog myCatalog

SCARA Cable Solution Verbindungsstück

Artikel Nr. 4 Länge in mm
in 72 Stunden versandfertig TR.SCS.29.300.0 295 11,39 USD In den Warenkorb
in 72 Stunden versandfertig TR.SCS.29.500.0 495 18,17 USD In den Warenkorb
in 72 Stunden versandfertig TR.SCS.29.1000.0 995 33,89 USD In den Warenkorb
in 72 Stunden versandfertig TR.SCS.29.1100.0 1095 37,30 USD In den Warenkorb
in 72 Stunden versandfertig TR.SCS.29.1200.0 1195 40,70 USD In den Warenkorb
in 72 Stunden versandfertig TR.SCS.29.1300.0 1295 44,07 USD In den Warenkorb
in 72 Stunden versandfertig TR.SCS.29.1400.0 1395 47,48 USD In den Warenkorb
in 72 Stunden versandfertig TR.SCS.29.1500.0 1495 50,88 USD In den Warenkorb
in 72 Stunden versandfertig TR.SCS.29.2000.0 1995 67,79 USD In den Warenkorb
in 72 Stunden versandfertig TR.SCS.29.2500.0 2495 81,75 USD In den Warenkorb
in 72 Stunden versandfertig TR.SCS.29.3000.0 2995 95,71 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Preisanfrage Preisanfrage
myCatalog myCatalog

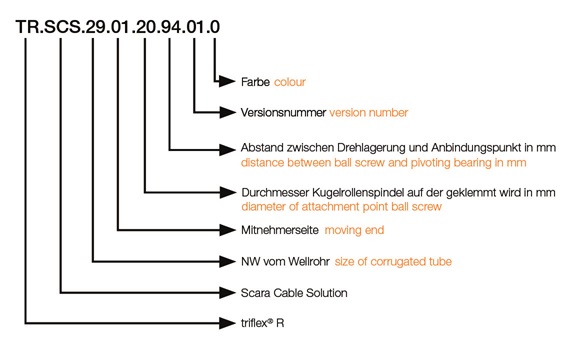

Artikelnummer Mitnehmerseite

SCARA EPSON G6 553s

Scara Cable Solution Mitnehmer

Artikelnummer Festpunktseite

SCARA EPSON G6 553s

Scara Cable Solution Festpunkt

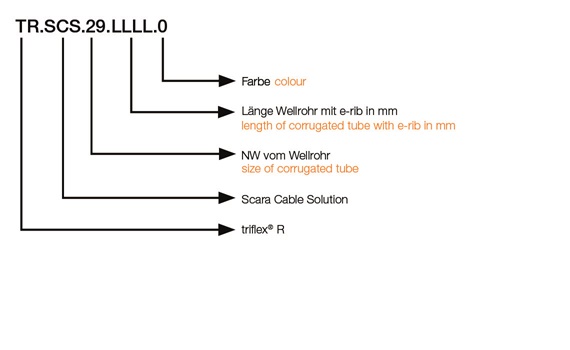

Artikelnummer Schlauch + e-rib

SCARA EPSON G6 553s

Artikel Nr. Scara Cable Solution Schlauch / tube

Anwendungsbeispiele

e-rib Anwendung

unterstützt horizontal

e-rib Anwendung vertikal

Unterstützt vertikal

Scara Cable Solutions Fragen & Antworten

Welche Größen sind aktuell verfügbar?
- Schlauchinnendurchmesser von 29mm

Wie nimmt die Scara Cable Solution Kräfte auf?
- der e-rib gibt dem Wellschlauch Stabilität
- Endanschlussverstärkung an beiden Enden des Systems

Gibt es das ganze auch als igus readychain?
- gerne direkt über den Anfragebutton mit uns in Kontakt treten





Das könnten Sie auch interessieren

chainflex Leitungen

chainflex® Leitungen Ausfallsichere Leitungen mit 4 Jahren Garantie für bewegte Anwendungen
Zum Shop

readychain Komplettsystem

Konfektionierte Energiekettensysteme Alles aus einer Hand! Konfektionierungszeit sinkt um bis zu 95%
Zum Komplettsystem

Robotic Homepage

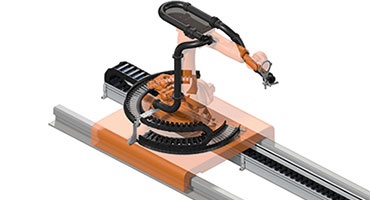

Robotics Homepage Die komplette Übersicht für 3D Energieketten.
