Schwenkhalter | Industrieroboter 270° drehen

Bei vielen Anwendungen dreht der Roboter sich nur um wenige Grad um die Achse 1. Dieser geringe Drehwinkel macht eine Twisterchain oder ähnliche Lösungen nur unnötig kostspielig und platzraubend.
Für Drehwinkel bis zu 270° gibt es den Schwenkhalter + passenden Adapter zur Installation am Roboter. Die Anschlusselemente mit Pendellager sorgen für zusätzliche Flexibilität.
Die Vorteile:
  • Drehung um die Achse 1 von bis zu 270°
  • Schlankes, simples Design und dadurch extrem platzsparend
  • Schnell und einfach nachrüstbar
  • Schmierfreie Lagerung
  • Ab Lager lieferbar

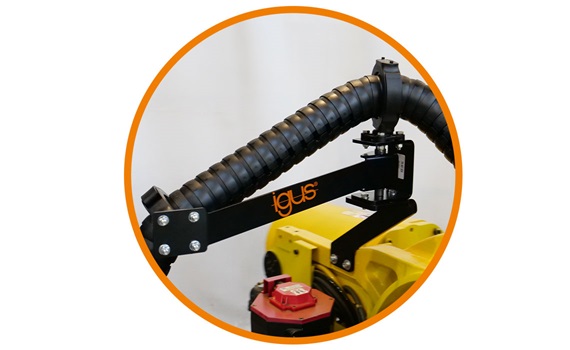

Schwenkhalter
Schwenkhalter mit Adapter
Schwenkhalter Maße

Schwenkhalter für Achse 1 (bis zu 270° drehen)

passenden Schwenkhalter je nach Kettengröße z.B: TRC.60.087.0 passt zum TR.907.835.60

Artikel Nr. Größe Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm]
in 10 Arbeitstagen versandfertig TR.918.837.40 Kettengröße 40 220 256 474 124 431,38 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.918.837.50 Kettengröße 50 220 256 474 124 445,37 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.907.835.60 Kettengröße 60 261 321 474 165 459,65 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.907.835.65 Kettengröße 65 261 321 474 165 461,48 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.907.835.65.1 Kettengröße 65 261 321 474 165 Preis auf Anfrage In den Warenkorb
TR.907.835.65.200 Kettengröße 65 mit Radius 200 261 321 474 165 Preis auf Anfrage In den Warenkorb
TR.907.835.65.200.1 Kettengröße 65 mit Radius 200 261 321 474 165 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TR.907.835.70 Kettengröße 70 261 321 474 165 460,62 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.907.835.70.1 Kettengröße 70 261 321 474 165 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TR.907.835.85 Kettengröße 85 288 352 474 192 488,86 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.907.835.85.1 Kettengröße 85 288 352 474 192 Preis auf Anfrage In den Warenkorb
TR.907.835.85.240 Kettengröße 85 mit Radius 240 288 352 474 192 Preis auf Anfrage In den Warenkorb
TR.907.835.85.240.1 Kettengröße 85 mit Radius 240 288 352 474 192 Preis auf Anfrage In den Warenkorb
in 10 Arbeitstagen versandfertig TR.907.835.100 Kettengröße 100 288 352 474 192 489,86 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.907.835.100.1 Kettengröße 100 288 352 474 192 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

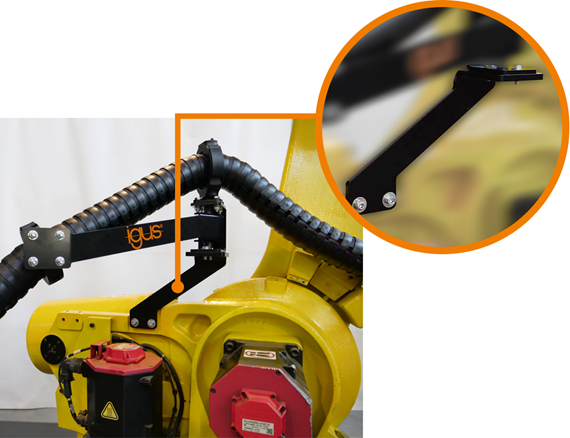

Adapter für Schwenkhalter

Zur Montage des Schwenkhalters am Roboter

  • Passend für verschiedene Robotertypen
  • Auf dem Bild ist beispielhaft ein Adapter für den Fanuc R2000iB dargestellt
  • Kontaktieren Sie uns, falls der gewünschte Typ nicht dabei sein sollte
Adapter für Schwenkhalter
Artikel Nr. einsetzbar für Serie
TR.919.992 Preis auf Anfrage In den Warenkorb
in 48 Stunden versandfertig TR.917.615 ABB IRB 4600, ABB IRB 6700 194,27 USD In den Warenkorb
Lieferzeit auf Anfrage TR.917.979 ABB IRB 7600 371,19 USD In den Warenkorb
in 48 Stunden versandfertig TR.917.981 Fanuc R2000iB 220,02 USD In den Warenkorb
in 48 Stunden versandfertig TR.918.097 Kuka Quantec 189,00 USD In den Warenkorb
Lieferzeit auf Anfrage TR.918.735 Kuka Fortec 286,34 USD In den Warenkorb
in 48 Stunden versandfertig TR.918.766 Kuka Quantec - 2 398,25 USD In den Warenkorb
in 48 Stunden versandfertig TR.918.817 Fanuc R2000iC 607,10 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.919.126 Kuka Iontec 170,88 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.919.632 ABB IRB 6620 408,67 USD In den Warenkorb
in 48 Stunden versandfertig TR.919.541 M-710iC/45M | M-710iC/50 | M-710iC/70 276,86 USD In den Warenkorb
in 48 Stunden versandfertig TR.919.714 Fanuc R-1000iA 100F 313,23 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Hinweis: Konsolen Roboter für einzelne Serien sind nicht inbegriffen

in 48 Stunden versandfertig
in 10 Arbeitstagen versandfertig
Lieferzeit auf Anfrage
