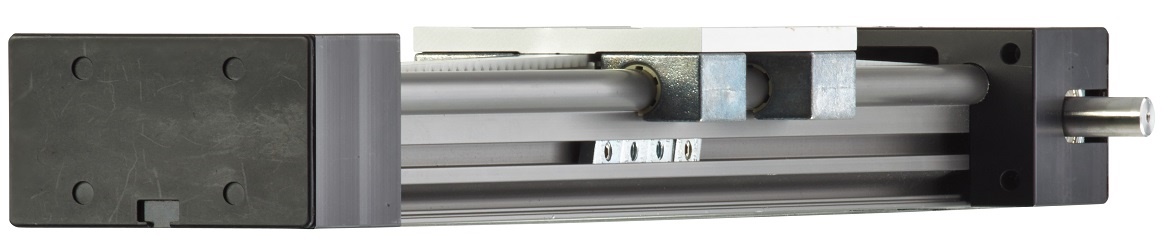

drylin® ZLW - Zahnriemenachse

ZLW-1040 Die Zahnriemenachse drylin® ZLW-1040 ist die ideale Lösung für viele Positionieraufgaben. Die Einbauhöhe beträgt nur 45 mm. Die Hublänge ist frei wählbar (maximal 2000 Millimeter). Der Schlitten ist in 3 Größen verfügbar. drylin®ZLW-1040 ist in der Baureihe „Basic 02“ und in der „Standard 02“ lieferbar. econ SerieAuch als Einsteigermodell der econ-Serie erhältlich.

Zu diesen Artiklen passend:

Technische Daten, Antriebsmomente, Aufbau der Zahnriemenachse

Technische Daten: Linearachsen mit Zahnriemenantrieb
drylin® ZLW - Antriebsmoment und Belastung

ZLW - Zahnriemenachse

L max.:



Abmessungen [mm]

Bestellnr. Gewicht
ohne Hub
[kg]		 Gewicht
100 mm
Hub
[kg]		 max.
Hublänge
[mm]		 A
-0,3		 Al H E2
±0,15		 l hc E3
±0,15		 R
±0,15		 f Einzelpreis
bei
Basishub
100 mm
in 10 Werktagen versandfertig ZLW-1040-02-B-100-L/R (1) 0,9 0,14 2000 74 100 45 60 204 22,5 87 40 1 296,06 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-1040-02-E-100-L (1) 0,7 0,14 1000 74 100 45 60 204 22,5 87 40 1 211,31 USD In den Warenkorb
Lieferzeit auf Anfrage ZLW-1040-02-B-100-R (1) 0,9 0,14 2000 74 100 45 60 204 22,5 87 40 1 279,11 USD In den Warenkorb
Lieferzeit auf Anfrage ZLW-1040-02-B-100-L (1) 0,9 0,14 2000 74 100 45 60 204 22,5 87 40 1 279,11 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-1040-02-S-100-L/R (2) 1 0,14 2000 74 100 45 60 204 22,5 87 40 1 527,22 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-1040-02-S-100-L (2) 1 0,14 2000 74 100 45 60 204 22,5 87 40 1 510,27 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-1040-02-B-150-L (1) 0,9 0,14 2000 74 150 45 60 254 22,5 137 40 1 299,59 USD In den Warenkorb
Lieferzeit auf Anfrage ZLW-1040-02-S-100-R (2) 1 0,14 2000 74 100 45 60 204 22,5 87 40 1 510,27 USD In den Warenkorb
Lieferzeit auf Anfrage ZLW-1040-02-B-150-R (1) 0,9 0,14 2000 74 150 45 60 254 22,5 137 40 1 299,59 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-1040-02-B-150-L/R (1) 0,9 0,14 2000 74 150 45 60 254 22,5 137 40 1 316,54 USD In den Warenkorb
Lieferzeit auf Anfrage ZLW-1040-02-S-150-L (2) 1 0,14 2000 74 150 45 60 254 22,5 137 40 1 530,75 USD In den Warenkorb
Lieferzeit auf Anfrage ZLW-1040-02-S-150-R (2) 1 0,14 2000 74 150 45 60 254 22,5 137 40 1 530,75 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-1040-02-S-150-L/R (2) 1 0,14 2000 74 150 45 60 254 22,5 137 40 1 547,70 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-1040-02-B-200-L (1) 0,9 0,14 2000 74 200 45 60 304 22,5 187 40 1 302,42 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-1040-02-B-200-R (1) 0,9 0,14 2000 74 200 45 60 304 22,5 187 40 1 302,42 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-1040-02-B-200-L/R (1) 0,9 0,14 2000 74 200 45 60 304 22,5 187 40 1 319,37 USD In den Warenkorb
Lieferzeit auf Anfrage ZLW-1040-02-S-200-L (2) 1 0,14 2000 74 200 45 60 304 22,5 187 40 1 533,57 USD In den Warenkorb
Lieferzeit auf Anfrage ZLW-1040-02-S-200-R (2) 1 0,14 2000 74 200 45 60 304 22,5 187 40 1 533,57 USD In den Warenkorb
in 10 Werktagen versandfertig ZLW-1040-02-S-200-L/R (2) 1 0,14 2000 74 200 45 60 304 22,5 187 40 1 550,52 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

(1) Maß d2: 6mm Vierkant / mit Adapter Ø10mm und Maß X frei wählbar
(2) Maß X frei wählbar

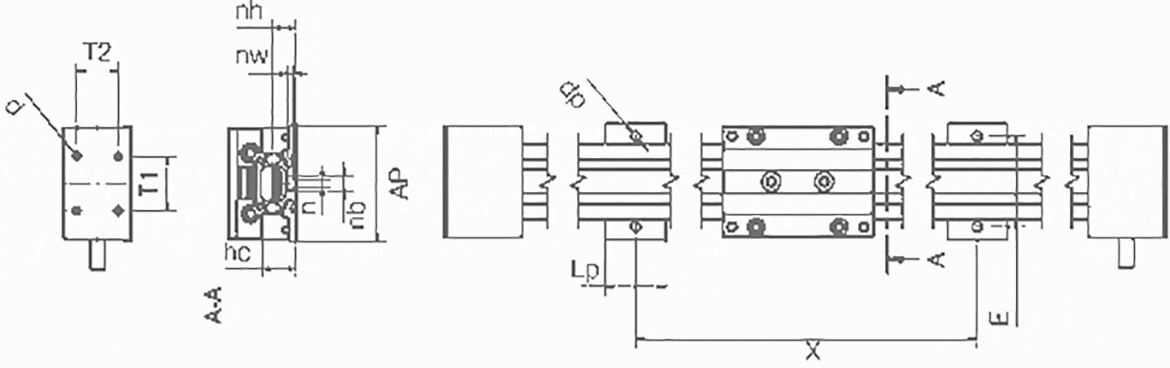

Anschlussmaße [mm]

Bestellnr. lt
±0,3		 sg ha lz l2 d2 X E
±0,2		 AP
-l		 LP dp n nb nw nh T1 T2 d
in 10 Werktagen versandfertig ZLW-1040-02-B-100-L/R (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
in 10 Werktagen versandfertig ZLW-1040-02-E-100-L (1) 52 M6 22 27 20 10 RPP3M 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Lieferzeit auf Anfrage ZLW-1040-02-B-100-R (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Lieferzeit auf Anfrage ZLW-1040-02-B-100-L (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
in 10 Werktagen versandfertig ZLW-1040-02-S-100-L/R (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
in 10 Werktagen versandfertig ZLW-1040-02-S-100-L (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
in 10 Werktagen versandfertig ZLW-1040-02-B-150-L (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Lieferzeit auf Anfrage ZLW-1040-02-S-100-R (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Lieferzeit auf Anfrage ZLW-1040-02-B-150-R (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
in 10 Werktagen versandfertig ZLW-1040-02-B-150-L/R (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Lieferzeit auf Anfrage ZLW-1040-02-S-150-L (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Lieferzeit auf Anfrage ZLW-1040-02-S-150-R (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
in 10 Werktagen versandfertig ZLW-1040-02-S-150-L/R (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
in 10 Werktagen versandfertig ZLW-1040-02-B-200-L (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
in 10 Werktagen versandfertig ZLW-1040-02-B-200-R (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
in 10 Werktagen versandfertig ZLW-1040-02-B-200-L/R (1) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Lieferzeit auf Anfrage ZLW-1040-02-S-200-L (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Lieferzeit auf Anfrage ZLW-1040-02-S-200-R (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
in 10 Werktagen versandfertig ZLW-1040-02-S-200-L/R (2) 52 M6 22 27 20 10 - 60 78 40 6,4 5,2 9,5 4,3 15,5 36 26,5 5
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

(1) Maß d2: 6mm Vierkant / mit Adapter Ø10mm und Maß X frei wählbar
(2) Maß X frei wählbar

Festlegen der Position der Antriebswelle (rechts oder links), in Blickrichtung x!
1 = Antriebswelle links
2 = Antriebswelle rechts
x = Blickrichtung Antriebswelle

ZLW-1040:

Bestellschlüssel

ZLW             Zahnriemen-Linearachse DryLin® W
  -1040           Größe 1040 (Führungswellendurchmesser 10 mm / Wellenabstand 40 mm)
    -02         01 = Kunststofflgleitlager in Umlenkung
02 = Rillenkugellager in Umlenkung
      -B       B = Basic
S = Standard
        -100     Wagenlänge in mm Baugröße 1040: Standard 100mm / optional gegen Aufpreis: 150 / 200 mm)
          -L   L = Antriebszapfen links
R = Antriebszapfen rechts
L/R = Antriebszapfen beidseitig
            -XX Hublänge in mm

drylin® ZLW Befestigungsmöglichkeiten
