Anbindungen, Schnellwechseleinheit & Zugentlastungen für triflex® R

Schwerlast-Anbindung

für Spannschelle Achse 6

  • Für Leitungen mit größeren Querschnitten
  • Bei schweren Hydraulikschläuchen
  • Doppel C-Profil zur Befestigung von CFX Schellen
  • CFX Schellen sind nicht im Lieferumfang enthalten
Schwerlast-Anbindung für Achse 6
Schwerlastanbindung 3D Zeichnung

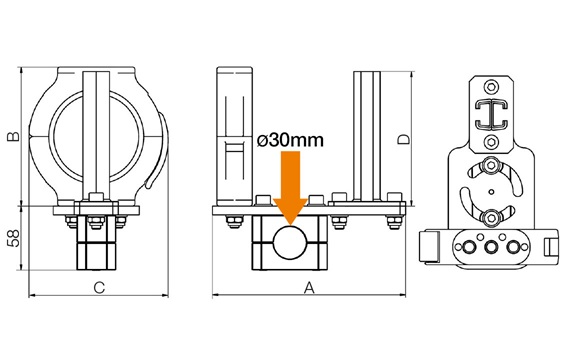

triflex R Schwerlastanbindung 3D Hinweis: Der Durchmesser der Anbindung an die Spannschelle ist standardmäßig 30mm. 32mm und 34mm auf Wunsch möglich.
Artikel Nr. Ø Spannschelle
in mm		 Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm]
in 72 Stunden versandfertig TR.60.20.30 30 175 126 126 122 235,17 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.65.20.30 30 175 126 126 122 258,09 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.65.200.20.30 30 175 126 126 122 270,58 USD In den Warenkorb
in 72 Stunden versandfertig TR.70.20.30 30 175 126 126 122 235,68 USD In den Warenkorb
in 72 Stunden versandfertig TR.85.20.30 30 175 153 155 149 247,40 USD In den Warenkorb
Lieferzeit auf Anfrage TR.85.240.20.30 30 175 153 155 149 258,55 USD In den Warenkorb
in 72 Stunden versandfertig TR.100.20.30 30 175 153 155 149 247,91 USD In den Warenkorb
in 72 Stunden versandfertig TR.125.20.30 30 180 190 190 175 466,59 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

Schwerlast-Anbindung mit Radienabstützung

für Spannschelle Achse 6

  • Radienabstützung gibt zusätzliche Stabilität und Sicherheit
  • Für Leitungen mit größeren Querschnitten
  • Bei schweren Hydraulikschläuchen
  • Doppel C-Profil zur Befestigung von CFX Schellen
  • CFX Schellen sind nicht im Lieferumfang enthalten
Schwerlast-Anbindung mit Radienabstützung
triflex R Schwerlastanbindung mit Radienabstützung 3D
triflex R Schwerlastanbindung mit Radienabstützung technisch Hinweis: Der Durchmesser der Anbindung an die Spannschelle ist standardmäßig 30mm. 32mm und 34mm auf Wunsch möglich.
Artikel Nr. Ø Spannschelle
in mm		 Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm] Maß E [mm]
in 8 Wochen versandfertig TR.60.23.30 30 209 126 130 122 38 377,24 USD In den Warenkorb
Lieferzeit auf Anfrage TR.65.23.30 30 214 126 130 122 45 377,97 USD In den Warenkorb
in 8 Wochen versandfertig TR.70.23.30 30 214 126 130 122 43 378,78 USD In den Warenkorb
in 8 Wochen versandfertig TR.85.23.30 30 222 155 155 149 49 426,09 USD In den Warenkorb
in 8 Wochen versandfertig TR.100.23.30 30 240 155 155 149 67 508,22 USD In den Warenkorb
in 8 Wochen versandfertig TR.125.23.30 30 252 190 190 175 72 943,46 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Kompakt-Anbindungen mit Zugentlastung

für Spannschelle Achse 6

  • Mit Zugentlastung für Leitungen und Schläuche
  • Sicheres und einfaches Fixieren der Leitungen mit Kabelbindern
  • Vielfältige Einstellmöglichkeiten

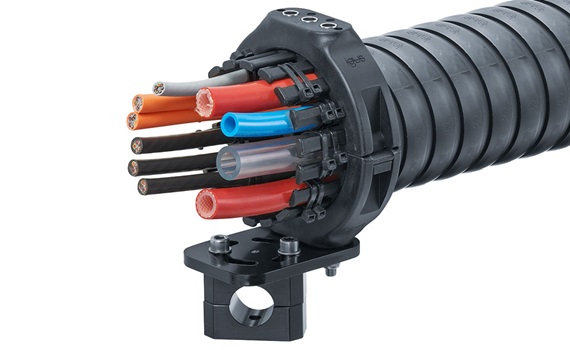

Kompaktanbindung mit Zugentlastung

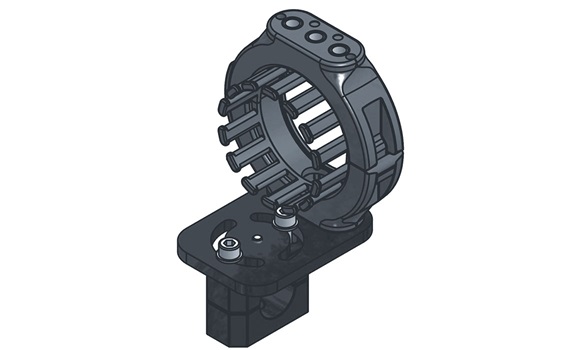

triflex R Kompaktanbindung mit Zugentlastung 3D

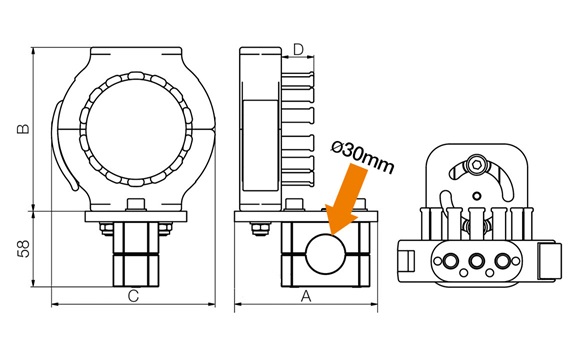

triflex R Kompaktanbindung mit Zugentlastung technisch Hinweis: Der Durchmesser der Anbindung an die Spannschelle ist standardmäßig 30mm. 32mm und 34mm auf Wunsch möglich.
Artikel Nr. Ø Spannschelle
in mm		 Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm]
in 8 Wochen versandfertig TR.40.21.01.30 30 110 85 84,5 17,8 202,45 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.50.21.01.30 30 110 85 84,5 21 205,15 USD In den Warenkorb
in 8 Wochen versandfertig TR.60.21.01.30 30 110 126 126 25 216,05 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.65.21.01.30 30 110 126 126 25 320,49 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.65.200.21.01.30 30 110 126 126 25 460,87 USD In den Warenkorb
in 8 Wochen versandfertig TR.70.21.01.30 30 110 126 126 25 219,43 USD In den Warenkorb
in 8 Wochen versandfertig TR.85.21.01.30 30 110 153 155 38 231,47 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.85.240.21.01.30 30 110 153 155 38 239,41 USD In den Warenkorb
in 8 Wochen versandfertig TR.100.21.01.30 30 110 153 155 38 232,25 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Kompakt-Anbindungen ohne Zugentlastung

für Spannschelle Achse 6

  • Ohne Zugentlastung
  • Platzsparend
  • Stufenlose, vielfältige Einstellmöglichkeiten
Kompaktanbindung ohne Zugentlastung
triflex R Kompaktanbindung ohne Zugentlastung 3D

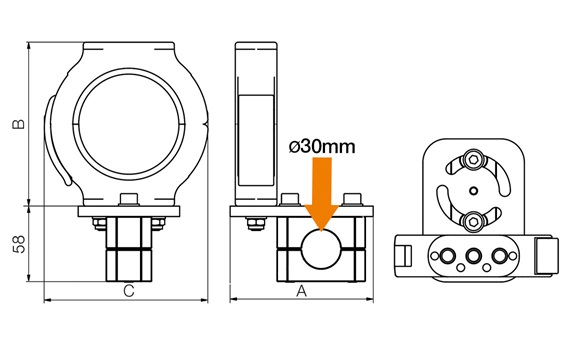

triflex R Kompaktanbindung ohne Zugentlastung technisch Hinweis: Der Durchmesser der Anbindung an die Spannschelle ist standardmäßig 30mm. 32mm und 34mm auf Wunsch möglich.
Artikel Nr. Ø Spannschelle
in mm		 Maß A [mm] Maß B [mm] Maß C [mm]
in 8 Wochen versandfertig TR.40.21.02.30 30 110 85 84,5 201,96 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.50.21.02.30 30 110 85 84,5 204,93 USD In den Warenkorb
in 8 Wochen versandfertig TR.60.21.02.30 30 110 126 126 215,33 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.65.21.02.30 30 110 126 126 240,27 USD In den Warenkorb
Lieferzeit auf Anfrage TR.65.200.21.02.30 30 110 126 126 275,04 USD In den Warenkorb
in 8 Wochen versandfertig TR.70.21.02.30 30 110 126 126 218,30 USD In den Warenkorb
in 8 Wochen versandfertig TR.85.21.02.30 30 110 153 155 226,67 USD In den Warenkorb
Lieferzeit auf Anfrage TR.85.240.21.02.30 30 110 153 155 234,98 USD In den Warenkorb
in 8 Wochen versandfertig TR.100.21.02.30 30 110 153 155 227,61 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Schnellwechseleinheit

für Spannschelle Achse 6

  • Schneller Wechsel in Sekunden
  • Einmaliges Ausrichten
  • Beim Wechsel einer readychain® ist kein erneutes Ausrichten notwendig
  • Werkzeugloserwechsel der triflex® readychain® möglich
Schnellwechseleinheit triflex R

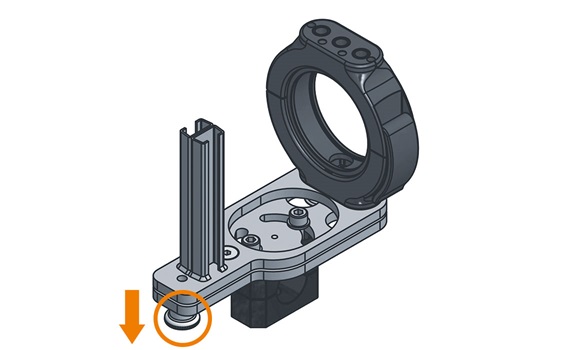

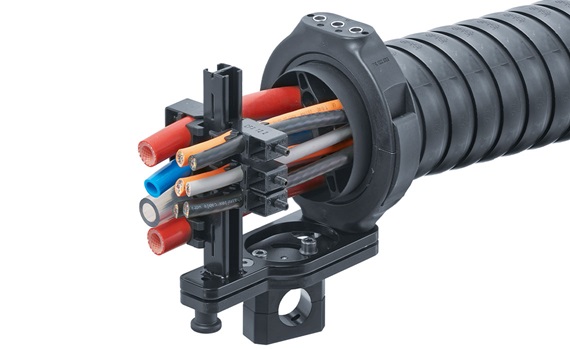

triflex R Schnellwechseleinheit

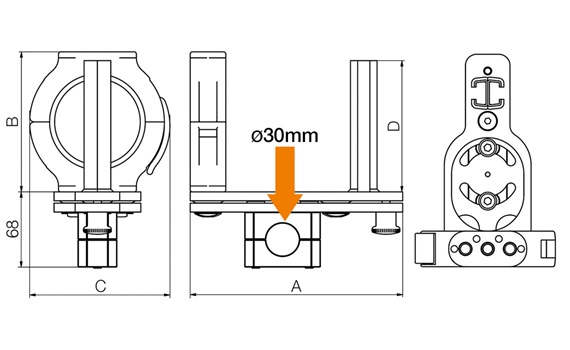

triflex R Schnellwechseleinheit technische Zeichnung Hinweis: Der Durchmesser der Anbindung an die Spannschelle ist standardmäßig 30mm. 32mm und 34mm auf Wunsch möglich.
Artikel Nr. Ø Spannschelle
in mm		 Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm]
Lieferzeit auf Anfrage TR.60.22.30 30 191 126 126 126 397,31 USD In den Warenkorb
Lieferzeit auf Anfrage TR.65.22.30 30 191 126 126 126 420,26 USD In den Warenkorb
in 72 Stunden versandfertig TR.65.200.22.30 30 191 126 126 126 461,75 USD In den Warenkorb
in 8 Wochen versandfertig TR.70.22.30 30 191 126 126 126 397,82 USD In den Warenkorb
in 8 Wochen versandfertig TR.85.22.30 30 191 153 155 153 416,34 USD In den Warenkorb
Lieferzeit auf Anfrage TR.85.240.22.30 30 191 153 155 153 424,33 USD In den Warenkorb
in 8 Wochen versandfertig TR.100.22.30 30 191 153 155 153 416,85 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Funktion der Schnellwechseleinheit

  • Blitzschneller Wechsel des Schlauchpaketes
  • Arretierungsstift ziehen
  • Verbindung lösen
  • Vormontiertes neues Schlauchpaket montieren

Spannschelle für Achse 6

Zur Befestigung der verschiedenen Anbindungen

  • Ein Achsdurchmesser (Ø30mm) für alle Roboter
  • Einfach und schnell zu montieren
  • Sorgt für Abstand zwischen e-kette® und Roboter
  • Anbringungsmöglichkeit für Schwerlast-, Kompaktanbindung und Schnellwechseleinheit

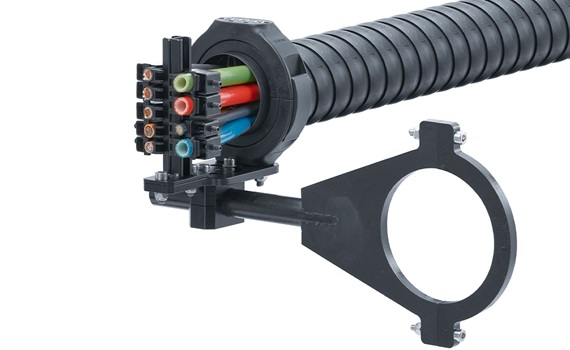

Spannschelle für Achse 6

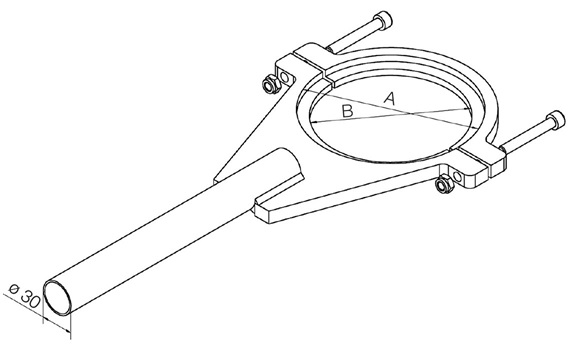

Spannschelle Achse 6 Zeichnung
Spannschelle Achse 6 Animation
Artikel Nr. Robotertyp Maß A [mm] Maß B [mm] Gewicht [kg]
in 48 Stunden versandfertig TR.907.901 KUKA Quantec(-2), großer Flansch 205 190 2,5 336,77 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.667.140 KUKA Quantec, kleiner Flansch 140 140 2,2 254,39 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.857 294,03 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.667.220 292,38 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.992 Fanuc R-2000iA iB & iC 165 160 2,4 336,77 USD In den Warenkorb
in 48 Stunden versandfertig TR.908.065 321,30 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.667.200 ABB IRB 6640 200 200 2,7 279,50 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.667.150 323,78 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.667.125 238,55 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.667.160 301,32 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.667.180 254,34 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.667.190 264,47 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.667.250 ABB IRB 7600 250 250 3,5 323,78 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.667.315 390,80 USD In den Warenkorb
Lieferzeit auf Anfrage TR.908.115 591,17 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.908.347 675,03 USD In den Warenkorb
in 48 Stunden versandfertig TR.909.387 558,55 USD In den Warenkorb
in 48 Stunden versandfertig TR.910.544 145 125 313,85 USD In den Warenkorb
in 48 Stunden versandfertig TR.912.328 KUKA Fortec 235 220 2,7 415,69 USD In den Warenkorb
in 48 Stunden versandfertig TR.918.027 Universal Robot UR3(e) 63 63 0,195 139,46 USD In den Warenkorb
in 48 Stunden versandfertig TR.918.012 Universal Robot UR5(e) 75 75 0,23 139,46 USD In den Warenkorb
in 48 Stunden versandfertig TR.918.002 Universal Robot UR10(e) 90 90 0,253 139,46 USD In den Warenkorb
in 48 Stunden versandfertig TR.907.667.142 Hyundai HX 165 142 142 2,25 254,39 USD In den Warenkorb
Lieferzeit auf Anfrage TR.907.667.275 Fanuc M900iA 200P 275 275 3,4 899,05 USD In den Warenkorb
TR.919.994 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

Zugentlastungen (nur für TRC/TRE)

Große Querschnitte sicher fixieren mit igus®-Standard-Chainfix-Bügelschellen

  • Bei Verwendung von Leitungen mit grossem Querschnitt, z.B. Schweissapplikationen oder bei schweren Hydraulikschläuchen
  • Doppel C-Schiene für igus® CFX-Schellen
  • Robuste Zugentlastung bei "schweren" Anwendungen
  • igus® Chainfix Bügelschellen aus Edelstahl oder Stahl verwendbar
tre

Chainfix Bügelschellen inkl. Gegenwannen

  • In 3 Varianten je Größe lieferbar
  • Multiaxial einstellbar, für optimale Positionierung
  • Passend auf alle Zusatzachsen:Ø 30mm, Ø 32mm, Ø 34mm
  • chainfix Bügelschellen gewärleisten eine sichere Aufnahme der Schub- und Zugkräfte auch bei größeren Leitungsdurchmessern
  • Beim Einsatz von massiven Schweißleitungen und starren Hydraulikschläuchen
  • Für den Einsatz mit Schwerlastanbindung TR.XX.20 / TR.XX.23 und Schnellwechseleinheit TR.XX.22

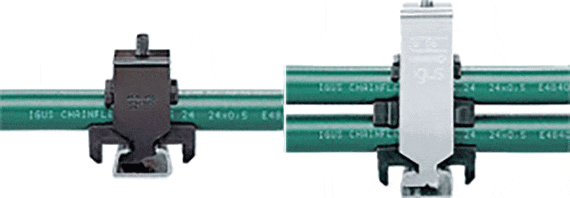

chainfix

Stahl:

Art.Nr. Ø B+2 H
Stahl [mm] [mm] [mm]
in 24 Stunden versandfertig CFX12.1 06 - 12 16 54 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig CFX14.1 12 - 14 18 50 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig CFX16.1 14 - 16 20 52 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig CFX18.1 16 - 18 22 54 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig CFX20.1 18 - 20 24 56 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig CFX22.1 20 - 22 26 58 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig CFX26.1 22 - 26 30 67 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig CFX30.1 26 - 30 34 71 Preis auf Anfrage In den Warenkorb
in 24 Stunden versandfertig CFX34.1 30 - 34 38 75 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX38.1 34 - 38 42 79 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX42.1 38 - 42 46 83 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX46.1 42 - 46 51 115 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX50.1 46 - 50 55 121 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

Edelstahl (1.4301/AISI 304):

Art.Nr. Ø B+2 H
Edelstahl [mm] [mm] [mm]
in 24 Stunden versandfertig CFX12.1.E 6 - 12 16 54 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX14.1.E 12 - 14 18 50 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX16.1.E 14 - 16 20 52 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX18.1.E 16 - 18 22 54 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX20.1.E 18 - 20 24 56 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX22.1.E 20 - 22 26 58 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX26.1.E 22 - 26 30 67 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX30.1.E 26 - 30 34 71 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX34.1.E 30 - 34 38 75 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX38.1.E 34 - 38 42 79 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX42.1.E 38 - 42 46 83 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX46.1.E 42 - 46 46 122 Preis auf Anfrage In den Warenkorb
in 72 Stunden versandfertig CFX50.1.E 46 - 50 46 125 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog
Zur Katalogseite Chainfix Bügelschellen
in 72 Stunden versandfertig
Lieferzeit auf Anfrage

Beratung

Gerne beantworte ich Ihre Fragen auch persönlich

Matthias Meyer

+49 2203 9649 161
E-Mail schreiben

Beratung und Lieferung

Persönlich:

Montag – Freitag: 7 – 20 Uhr
8 – 12 Uhr

Online:

Chat-Service:
Montag - Donnerstag: 8 – 18 Uhr
Freitag: 8 - 17 Uhr
Samstag: 8 – 12 Uhr		WhatsApp-Service:
Montag – Freitag: 8 – 16 Uhr

The terms "Apiro", "AutoChain", "CFRIP", "chainflex", "chainge", "chains for cranes", "ConProtect", "cradle-chain", "CTD", "drygear", "drylin", "dryspin", "dry-tech", "dryway", "easy chain", "e-chain", "e-chain systems", "e-ketten", "e-kettensysteme", "e-loop", "energy chain", "energy chain systems", "enjoyneering", "e-skin", "e-spool", "fixflex", "flizz", "i.Cee", "ibow", "igear", "iglidur", "igubal", "igumid", "igus", "igus improves what moves", "igus:bike", "igusGO", "igutex", "iguverse", "iguversum", "kineKIT", "kopla", "manus", "motion plastics", "motion polymers", "motionary", "plastics for longer life", "polymore", "print2mold", "Rawbot", "RBTX", "RCYL", "readycable", "readychain", "ReBeL", "ReCyycle", "reguse", "robolink", "Rohbot", "savfe", "speedigus", "superwise", "take the dryway", "tribofilament", "triflex", "twisterchain", "when it moves, igus improves", "xirodur", "xiros" and "yes" are legally protected trademarks of the igus® GmbH/ Cologne in the Federal Republic of Germany and where applicable in some foreign countries. This is a non-exhaustive list of trademarks (e.g. pending trademark applications or registered trademarks) of igus GmbH or affiliated companies of igus in Germany, the European Union, the USA and/or other countries or jurisdictions.

igus® GmbH points out that it does not sell any products of the companies Allen Bradley, B&R, Baumüller, Beckhoff, Lahr, Control Techniques, Danaher Motion, ELAU, FAGOR, FANUC, Festo, Heidenhain, Jetter, Lenze, LinMot, LTi DRiVES, Mitsubishi, NUM,Parker, Bosch Rexroth, SEW, Siemens, Stöber and all other drive manufacturers mention on this website. The products offered by igus® are those of igus® GmbH
