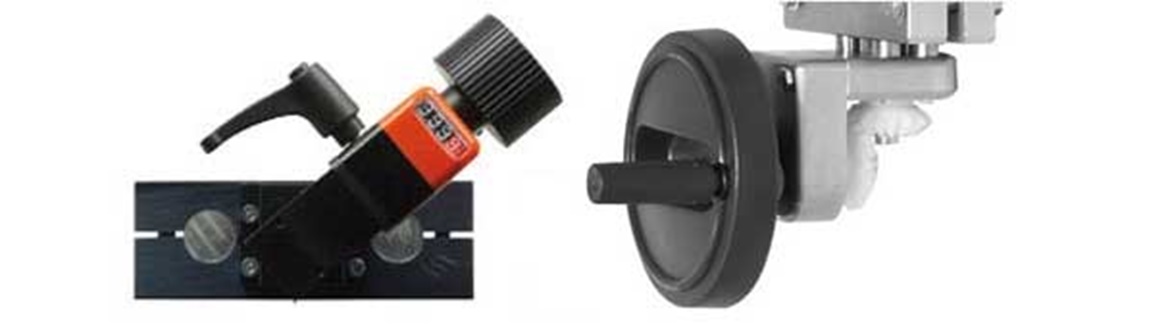

drylin® SHT Winkeltriebe

Der Standard für drei Baugrößen als gekapseltes System mit Alugehäuse lieferbar.

flexible Anpassung an Ihre Einbaulage durch stufenlose Winkelverstellung (um 360° schwenkbar)

Max. Drehmoment 3 Nm

Adapter verfügbar für drylin® Spindelklemmung / Positionsanzeiger

Kompatibel mit drylin® SHT/SHTC (Baugrößen 12 und 20) und SLW-1040, -1660 und -2080

SHT-30 auf Anfrage

Angelehnt an die „Hygienic Design“-Vorschriften ist die wartungsfreie und spülbare Edelstahl-Kunststoff-Ausführung des Winkeltriebs erhältlich.

Schmiermittelfrei

Max. Drehmoment 3 Nm

Bauteile aus Edelstahl

Einfache Reinigung/Spülung mit Wasser

Kompatibel zu drylin® SHTC-20-EWM-HYD

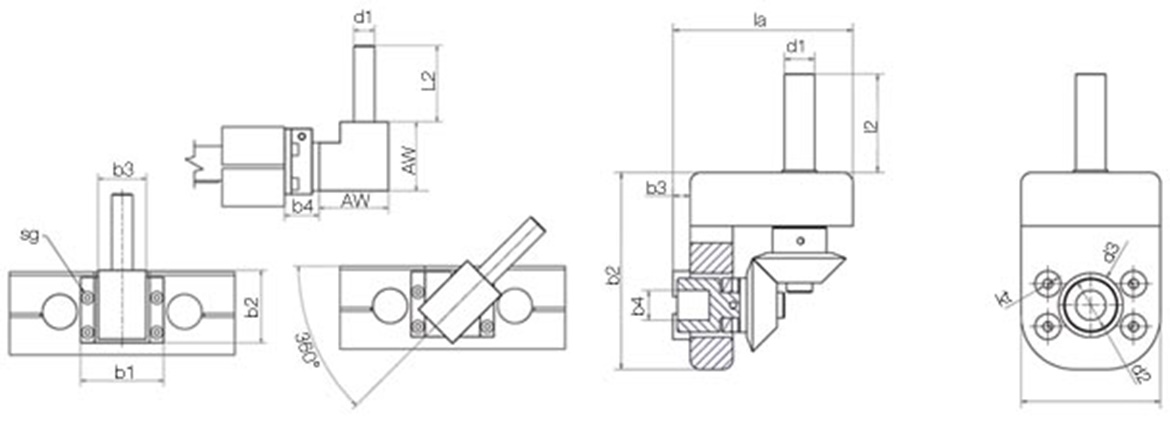

Art.-Nr.	I	AW	L2	b1	b2	b3	b4	d1	sg
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
SHT-WT-3000 \| 3500	1:1	40	26	48	42	28	20	10	M4	Anfragen
SHT-WT-3100	1:1	40	26	48	42	28	20	12	M4	Anfragen
SHT-WT-3600 \| 3700	1:1	40	26	48	42	28	30	12	M4	Anfragen

	Art.-Nr.	I	kt	la	L2	b1	b2	b3	b4	d1	d2	d3	sg
		[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
	WT-1100	1:1	45	84	26	65	92	8	8	14	25	30	14	Anfragen

Art.-Nr.	I	AW	kt	L2	la	b1	b2	b3	b4	d1	d2	d3	sg
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
WT-3000		40		26		42	28	20	48	12			M4	228,53 USD
WT-3100		40		26		42	28	20	48	12			M4	232,03 USD
WT-3500		40		26		42	28	20	48	12			M4	228,53 USD
WT-3600		40		26		42	28	30	48	12			M4	228,53 USD
WT-3700		40		26		42	28	30	48	12			M4	228,53 USD
WT-4000		60		26		51	40	23	52	14			M4	Preis auf Anfrage
WT-1100	1:1		4,5	26	84	65	92	8	12	14	25	30	14	Preis auf Anfrage
WT-4100		60		26		51	40	23	52	14			M4	676,75 USD
WT-4200		60		26		51	40	23	52	14			M4	512,39 USD
WT-4700		60		26		51	40	23	52	14			M4	676,75 USD
WT-4600		60		26		51	40	33	52	14			M4	676,75 USD
