Anschlusselemente für TRC, TRCF, TRE, TRL & TRLF

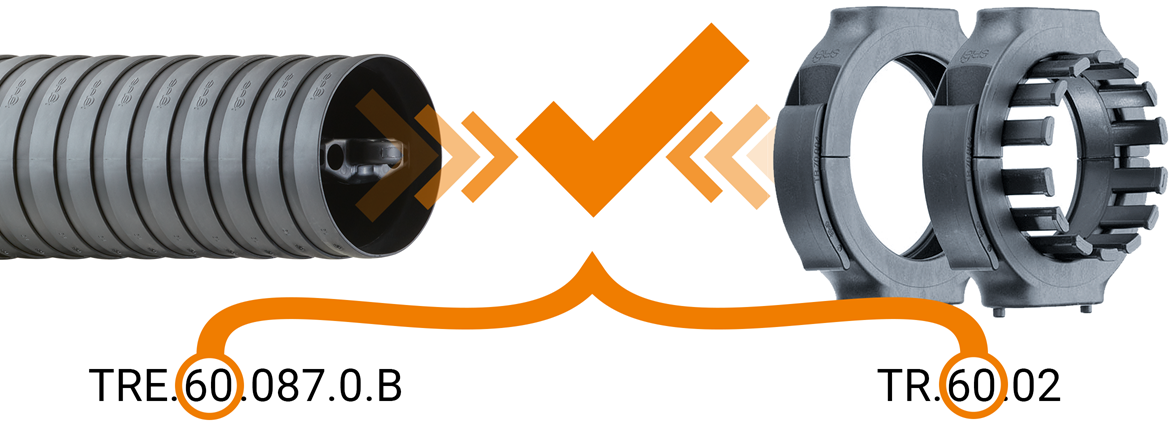

Anschlusselement passend zur Kette

Standard Anschlusselement


  • Schnelle und einfache Fixierung der Energiekette
  • Kürzeste Stillstandszeiten beim Austausch einer befüllten triflex® R
  • Anschlusselement mit Zugentlastungszähnen (1)
  • Anschlusselement ohne Zugentlastungszähnen (2)
  • Anschlusselement als Zwischenanbindung (3)
  • Schnellmontage mit unverlierbarem Schnappverschluss
  • Adaptionsbohrungen für gängige Robotertypen
  • End- oder Zwischenbefestigung möglich

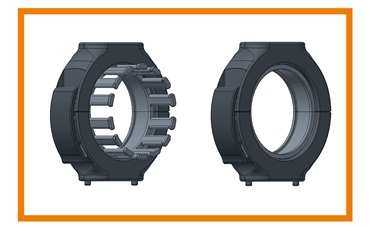

triflex standard Anschlusselement
triflex R Anschlusselemente
(1) Anschlusselement mit Zugentlastung TR.XX.01
(2) Anschlusselement ohne Zugentlastung TR.XX.02
(3) Anschlusselement als Zwischenanbindung TR.XX.02
Zugentlastungen sind am Festpunkt und/oder am Mitnehmer möglich!
Standard: Durchgangsbohrung im ø F
Option: mit Gewindebuchsen, Stahl, M6/M8

Standard Anschlusselemente mit Zugentlastung

Bestellnr. Variante Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm] Maß E [mm] Maß Ø F [mm]
in 24 Stunden versandfertig TR.40.01 mit Zugentlastung 17,8 21 13,5 27 84,5 6,5 27,80 USD In den Warenkorb
in 48 Stunden versandfertig TR.40.01.M6 mit Zugentlastung 17,8 21 13,5 27 84,5 6,5 27,80 USD In den Warenkorb
in 24 Stunden versandfertig TR.50.01 mit Zugentlastung 21 21 13,5 27 84,5 6,5 33,49 USD In den Warenkorb
in 48 Stunden versandfertig TR.50.01.M6 mit Zugentlastung 21 21 13,5 27 84,5 6,5 33,49 USD In den Warenkorb
in 24 Stunden versandfertig TR.60.01 mit Zugentlastung 25 32 20 40 126 9 39,21 USD In den Warenkorb
in 48 Stunden versandfertig TR.60.01.M8 mit Zugentlastung 25 32 20 40 126 9 39,21 USD In den Warenkorb
in 48 Stunden versandfertig TR.65.01 mit Zugentlastung 25 32 20 40 126 9 39,39 USD In den Warenkorb
in 48 Stunden versandfertig TR.65.01.M8 mit Zugentlastung 25 32 20 40 126 9 39,39 USD In den Warenkorb
in 48 Stunden versandfertig TR.65.200.01 mit Zugentlastung 25 32 20 40 126 9 154,02 USD In den Warenkorb
in 48 Stunden versandfertig TR.65.200.01.M8 mit Zugentlastung 25 32 20 40 126 9 154,02 USD In den Warenkorb
in 24 Stunden versandfertig TR.70.01 mit Zugentlastung 25 32 20 40 126 9 39,64 USD In den Warenkorb
in 48 Stunden versandfertig TR.70.01.M8 mit Zugentlastung 25 32 20 40 126 9 39,64 USD In den Warenkorb
in 24 Stunden versandfertig TR.85.01 mit Zugentlastung 38 35 20 40 155 9 53,22 USD In den Warenkorb
in 48 Stunden versandfertig TR.85.01.M8 mit Zugentlastung 38 35 20 40 155 9 53,22 USD In den Warenkorb
in 48 Stunden versandfertig TR.85.240.01 mit Zugentlastung 38 35 20 40 155 9 61,24 USD In den Warenkorb
in 48 Stunden versandfertig TR.85.240.01.M8 mit Zugentlastung 38 35 20 40 155 9 61,24 USD In den Warenkorb
in 24 Stunden versandfertig TR.100.01 mit Zugentlastung 38 35 20 40 153 9 53,75 USD In den Warenkorb
in 48 Stunden versandfertig TR.100.01.M8 mit Zugentlastung 38 35 20 40 153 9 53,75 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

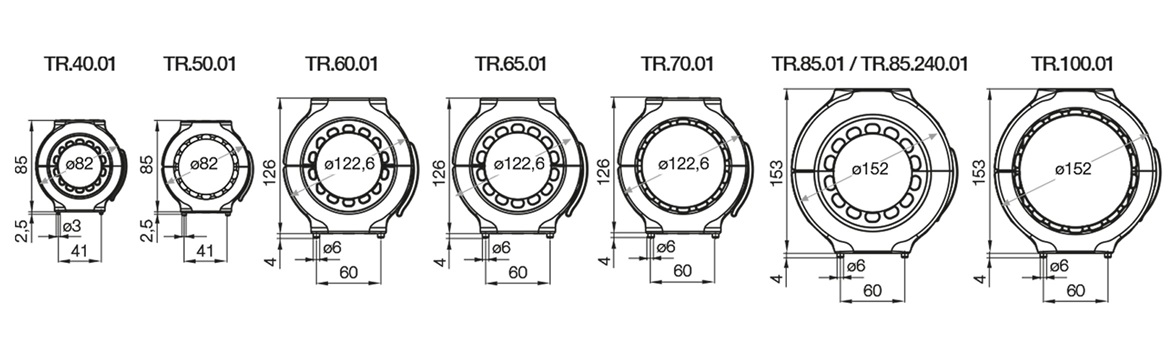

Triflex R Standard Anschlusselemente mit Zugentlastung

Standard Anschlusselemente ohne Zugentlastung

Bestellnr. Variante Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm] Maß E [mm] Maß Ø F [mm]
in 24 Stunden versandfertig TR.40.02 ohne Zugentlastung 21 13,5 27 84,5 6,5 27,75 USD In den Warenkorb
in 48 Stunden versandfertig TR.40.02.M6 ohne Zugentlastung 21 13,5 27 84,5 6,5 27,75 USD In den Warenkorb
in 24 Stunden versandfertig TR.50.02 ohne Zugentlastung 21 13,5 27 85 6,5 33,09 USD In den Warenkorb
in 48 Stunden versandfertig TR.50.02.M6 ohne Zugentlastung 21 13,5 27 85 6,5 33,09 USD In den Warenkorb
in 24 Stunden versandfertig TR.60.02 ohne Zugentlastung 32 20 40 126 9 38,46 USD In den Warenkorb
in 48 Stunden versandfertig TR.60.02.M8 ohne Zugentlastung 32 20 40 126 9 38,46 USD In den Warenkorb
in 48 Stunden versandfertig TR.65.02 ohne Zugentlastung 32 20 40 126 9 38,71 USD In den Warenkorb
in 48 Stunden versandfertig TR.65.02.M8 ohne Zugentlastung 32 20 40 126 9 38,71 USD In den Warenkorb
in 48 Stunden versandfertig TR.65.200.02 ohne Zugentlastung 32 20 40 126 9 81,93 USD In den Warenkorb
in 48 Stunden versandfertig TR.65.200.02.M8 ohne Zugentlastung 32 20 40 126 9 81,93 USD In den Warenkorb
in 24 Stunden versandfertig TR.70.02 ohne Zugentlastung 32 20 40 126 9 38,83 USD In den Warenkorb
in 48 Stunden versandfertig TR.70.02.M8 ohne Zugentlastung 32 20 40 126 9 38,83 USD In den Warenkorb
in 24 Stunden versandfertig TR.85.02 ohne Zugentlastung 35 20 40 155 9 49,64 USD In den Warenkorb
in 48 Stunden versandfertig TR.85.02.M8 ohne Zugentlastung 35 20 40 155 9 49,64 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.85.240.02 ohne Zugentlastung 35 20 40 155 9 57,10 USD In den Warenkorb
in 48 Stunden versandfertig TR.85.240.02.M8 ohne Zugentlastung 35 20 40 155 9 57,10 USD In den Warenkorb
in 24 Stunden versandfertig TR.100.02 ohne Zugentlastung 35 20 40 155 9 50,15 USD In den Warenkorb
in 48 Stunden versandfertig TR.100.02.M8 ohne Zugentlastung 35 20 40 155 9 50,15 USD In den Warenkorb
in 72 Stunden versandfertig TR.125.02 ohne Zugentlastung 40 0 64 190 9 164,93 USD In den Warenkorb
in 48 Stunden versandfertig TR.125.02.M8 ohne Zugentlastung 40 0 64 190 9 164,93 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

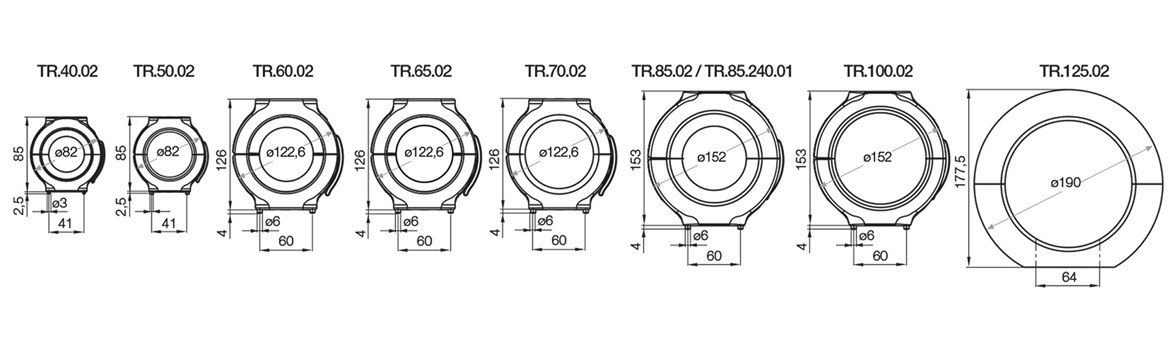

Standard Anschlusselemente ohne Zugentlastung

Light Anschlusselement


  • Standard für TRL-Version, aber auch kompatibel zu allen triflex® R Varianten (TRC/TRE)
  • Anschlusselement mit Zugentlastungszähne (1)
  • Anschlusselement ohne Zugentlastungszähne (2)
  • Anschlusselement als  Zwischenanbindung (3)
  • Kostengünstig und leicht
  • Für einfache 3D-Bewegungen und Belastungen
  • Bestehend aus zwei Hälften, einfach zu montieren

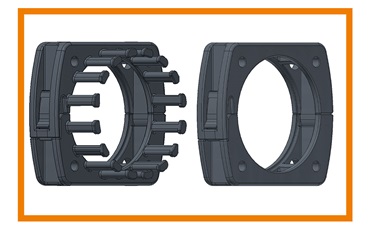

triflex light AE
Light Anschlusselement Triflex R
(1) Anschlusselement mit Zugentlastung TL.XX.01.Z2
(2) Anschlusselement ohne Zugentlastung TL.XX.01.Z0
(3) Anschlusselement als Zwischenanbindung TL.XX.01.Z0

Light Anschlusselement mit kurzen Zugentlastungszähnen

Bestellnr. Variante Maß A [mm] Maß B [mm] Maß D [mm] Maß ØD [mm]
in 24 Stunden versandfertig TL.30.01.Z1 kurze Zugentlastung 12,5 13 24 4,5 6,17 USD In den Warenkorb
in 24 Stunden versandfertig TL.40.01.Z1 kurze Zugentlastung 12,5 14 36 5,8 5,29 USD In den Warenkorb
in 24 Stunden versandfertig TL.60.01.Z1 kurze Zugentlastung 17 20 48 5,8 8,69 USD In den Warenkorb
in 24 Stunden versandfertig TL.65.01.Z1 kurze Zugentlastung 13,5 27 64 6,5 11,82 USD In den Warenkorb
in 24 Stunden versandfertig TL.70.01.Z1 kurze Zugentlastung 17,5 27 64 6,5 14,97 USD In den Warenkorb
in 24 Stunden versandfertig TL.85.01.Z1 kurze Zugentlastung 26,5 30 64 6,5 30,42 USD In den Warenkorb
in 24 Stunden versandfertig TL.100.01.Z1 kurze Zugentlastung 22,5 30 64 6,5 21,47 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

Light Anschlusselement mit langen Zugentlastungszähnen

Bestellnr. Variante Maß A [mm] Maß B [mm] Maß D [mm] Maß ØD [mm]
in 24 Stunden versandfertig TL.40.01.Z2 lange Zugentlastung 20 14 36 5,8 5,34 USD In den Warenkorb
in 24 Stunden versandfertig TL.60.01.Z2 lange Zugentlastung 27 20 48 5,8 8,85 USD In den Warenkorb
in 24 Stunden versandfertig TL.70.01.Z2 lange Zugentlastung 27,5 27 64 6,5 15,15 USD In den Warenkorb
in 24 Stunden versandfertig TL.100.01.Z2 lange Zugentlastung 42,5 30 64 6,5 21,90 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

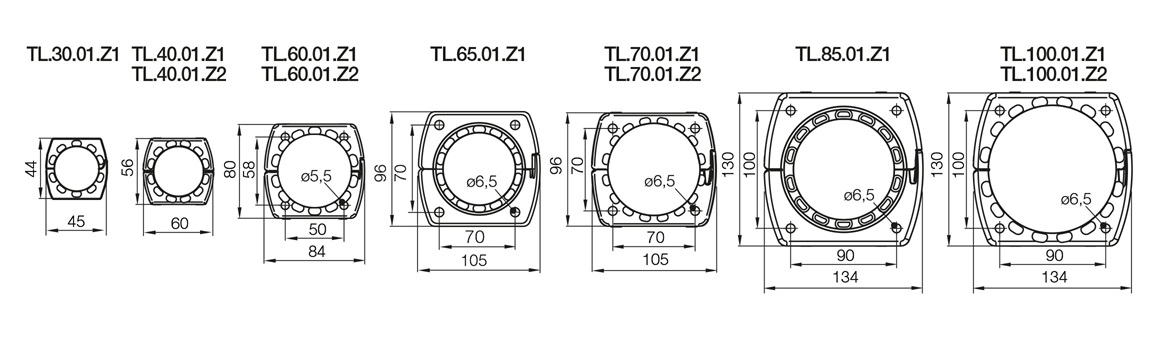

Light Anschlusselement Triflex R mit Zugentlastung

Light Anschlusselement ohne Zugentlastung

Bestellnr. Variante Maß A [mm] Maß B [mm] Maß D [mm] Maß ØD [mm]
in 24 Stunden versandfertig TL.30.01.Z0 ohne Zugentlastung 13 24 4,5 9,00 USD In den Warenkorb
in 24 Stunden versandfertig TL.40.01.Z0 ohne Zugentlastung 14 36 5,8 5,22 USD In den Warenkorb
in 24 Stunden versandfertig TL.60.01.Z0 ohne Zugentlastung 20 48 5,8 8,49 USD In den Warenkorb
in 24 Stunden versandfertig TL.65.01.Z0 ohne Zugentlastung 27 64 6,5 11,54 USD In den Warenkorb
in 24 Stunden versandfertig TL.70.01.Z0 ohne Zugentlastung 27 64 6,5 14,57 USD In den Warenkorb
in 24 Stunden versandfertig TL.85.01.Z0 ohne Zugentlastung 30 64 6,5 29,84 USD In den Warenkorb
in 24 Stunden versandfertig TL.100.01.Z0 ohne Zugentlastung 30 64 6,5 20,76 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

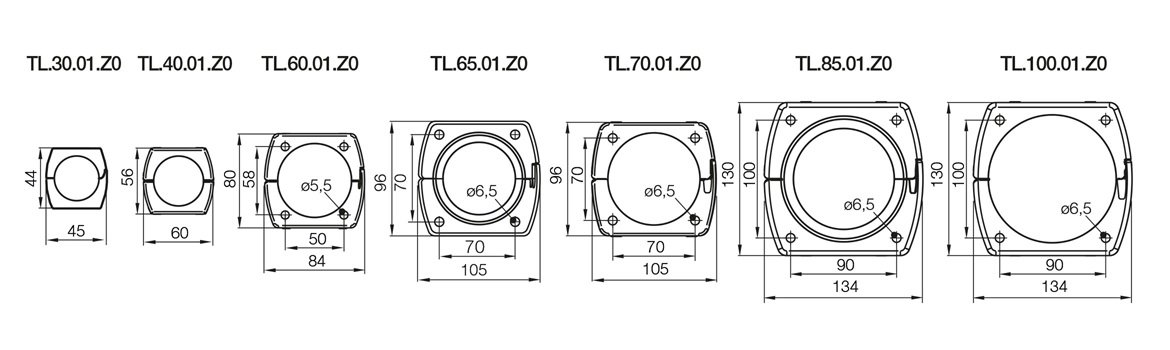

Triflex Light Anschlusselemente

Pendellager Anschlusselemente

Um einen besseren und schonenderen Bewegungsablauf der zu führenden Leitungen zu gewährleisten, muss bei extremen Verdreh- und Biegewechseln ein Ausgleich geschaffen werden, speziell für Leitungen, deren Biegeradien extrem sensibel sind (z.B Lichtleiterkabel)
  • Ausführungen mit Zugentlastungszähe (1)
  • Ausführungen ohne Zugentlastungszähne (2)
  • Pendelnde Lagerung mit wartungsfreien igubal® Gelenklagern
  • Minimierung der kritischen Biegewechsel
  • Bewegungen werden schonender gestaltet

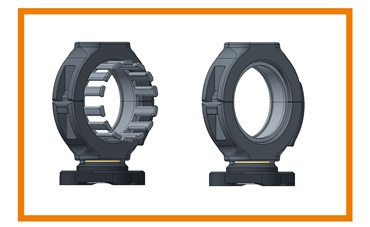

triflex R Pendel Anschlusselemente

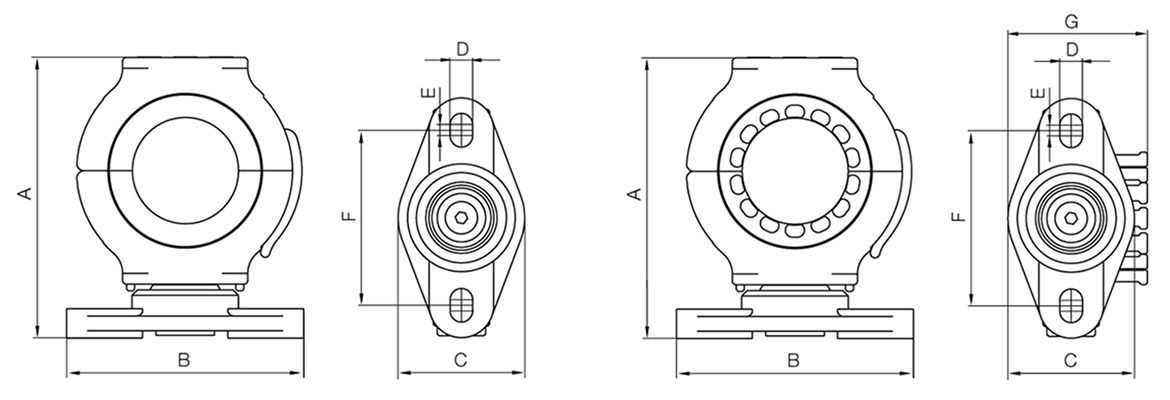

Pendellager

Standard Anschlusselemente mit Pendellager und Zugentlastung

Bestellnr. Variante Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm] Maß E [mm] Maß F [mm] Maß G [mm]
in 72 Stunden versandfertig TR.40.03 mit Zugentlastung 105 89 47 8,4 4,1 65 51,8 58,51 USD In den Warenkorb
in 72 Stunden versandfertig TR.50.03 mit Zugentlastung 105 89 47 8,4 4,1 65 55 64,21 USD In den Warenkorb
in 72 Stunden versandfertig TR.60.03 mit Zugentlastung 152 118 65 10,5 5,5 87,5 73,5 77,19 USD In den Warenkorb
in 72 Stunden versandfertig TR.65.03 mit Zugentlastung 152 118 65 10,5 5,5 87,5 73,5 77,39 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.65.200.03 mit Zugentlastung 152 118 65 10,5 5,5 87,5 73,5 197,52 USD In den Warenkorb
in 72 Stunden versandfertig TR.70.03 mit Zugentlastung 152 118 65 10,5 5,5 87,5 73,5 77,62 USD In den Warenkorb
in 72 Stunden versandfertig TR.85.03 mit Zugentlastung 179 118 65 10,5 5,5 87,5 88 87,62 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.85.240.03 mit Zugentlastung 179 118 65 10,5 5,5 87,5 88 95,66 USD In den Warenkorb
in 72 Stunden versandfertig TR.100.03 mit Zugentlastung 179 118 65 10,5 5,5 87,5 88 91,75 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

Standard Anschlusselemente mit Pendellager ohne Zugentlastung

Bestellnr. Variante Maß A [mm] Maß B [mm] Maß C [mm] Maß D [mm] Maß E [mm] Maß F [mm] Maß G [mm]
in 24 Stunden versandfertig TR.40.04 ohne Zugentlastung 105 89 47 8,4 4,1 65 51,8 58,44 USD In den Warenkorb
in 72 Stunden versandfertig TR.50.04 ohne Zugentlastung 105 89 47 8,4 4,1 65 51,8 63,81 USD In den Warenkorb
in 72 Stunden versandfertig TR.60.04 ohne Zugentlastung 152 118 65 10,5 5,5 87,5 73,5 76,48 USD In den Warenkorb
in 72 Stunden versandfertig TR.65.04 ohne Zugentlastung 152 118 65 10,5 5,5 87,5 73,5 76,71 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.65.200.04 ohne Zugentlastung 152 118 65 10,5 5,5 87,5 139,00 USD In den Warenkorb
in 72 Stunden versandfertig TR.70.04 ohne Zugentlastung 152 118 65 10,5 5,5 87,5 73,5 76,86 USD In den Warenkorb
in 72 Stunden versandfertig TR.85.04 ohne Zugentlastung 179 118 65 10,5 5,5 87,5 0 87,65 USD In den Warenkorb
in 10 Arbeitstagen versandfertig TR.85.240.04 ohne Zugentlastung 179 118 65 10,5 5,5 87,5 0 95,08 USD In den Warenkorb
in 24 Stunden versandfertig TR.100.04 ohne Zugentlastung 179 118 65 10,5 5,5 87,5 88 88,15 USD In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog
