Sauberes Flachbandkabel e-skin® flat

Für Reinraumanwendungen: IPA-geprüft, ISO-Klasse 1 zertifiziert, partikelfrei garantiert

Das saubere Flachbandkabel e-skin flat ist ein flaches Kabelführungssystem aus Hochleistungskunststoff, das keinen sichtbaren Verschleiß aufweist und abriebfest ist. Die Kabelführung für Automationsanlagen und Roboter in der Display- und Halbleiterfertigung und bei der Produktion von LCD/LED-Panels müssen besondere Anforderungen nach Partikelfreiheit erfüllen.

Denn jegliche Verunreinigung mit nur 0,0001 mm kleine Partikel wirkt sich produkt- und prozessschädigend aus. Im Gegensatz zu marktüblichen Lösungen mit fest definierten Flachbandleitungen, wo Verseilelemente fest verschweißt sind, bietet das Flachbandkabel e-skin flat zu öffnende Kammersysteme. In wenigen Minuten können nun flexible Verseilelemente –mit oder ohne Stecker–, Stützketten, Schläuche etc. getauscht oder ergänzt werden.

Jetzt Flachbandkabel konfigurieren

Vorteile: Gesamtanlageneffektivität steigern und höhere Erträge erzielen

Modularer und kompakter Aufbau
Kabel wechseln in Minuten bei Ausfall, keine verschweißten Leitungen. Einfache optische Inspektion der Kabel.

Ressourcenschonendes System
Einzelne Module können zu breiteren Systemen miteinander verbunden werden. Bei Schäden nur Einzelelemente ausgetauscht werden.

Höchste Reinraumklassifizierung
IPA Klassifizierung: EN ISO Klasse 1 nach DIN 14644-1, Report IG2102-1212, UL-zertifiziertes Komplettsystem und Reiner-Winner 2021.

Getestete Lebensdauer
Über 81 Millionen Doppelhübe und mit bis zu 4 Jahren Garantie. Getestet mit höchster Sorgfalt im eigenen Reinraumlabor und durch das Fraunhofer-Institut.

Hohe Ausfallsicherheit
Durch speziell abgestimmte chainflex Verseilgebilde CFCLEAN. Kein Aufbiegen des Systems durch störrische Mantelleitungen und keine Rückstellkräfte.

Schnelle Lieferung
Lieferung ab Stückzahl 1 ohne Mindermengenaufschlag. Kein verkleben oder festes Gebilde etc. Änderungen sind jederzeit möglich. Jetzt Flachbandkabel konfigurieren.

Kostenloses Flachbandkabel e-skin flat bestellen

Sie interessieren sich für unser sauberes Flachbandkabel e-skin flat, möchten dieses aber für eine endgültige Entscheidung gerne in den Händen halten, um einen bestmöglichen Eindruck zu erhalten?
Dann können Sie gerne bei uns ein kostenloses Muster bestellen.

Jetzt kostenloses Muster bestellen

Lassen Sie sich inspirieren - Beispiele aus der Praxis

Automatisierungstechnik

Spezialisiert auf das Herstellen sowie Entwickeln von Komponenten für die Automatisierungstechnik und führend im Bereich von Rundschalttischen ging es für die Firma Weiss GmbH darum, eine Kabeldurchführung bis zur Werkzeugmitte zu finden, die zwei Sensorleitungen und zwei Schläuche mit jeweils vier Millimeter Durchmesser fassen kann. Die Lösung: das saubere Flachbandkabel e-skin flat von igus. Lebensdauer über 57 Mio. Doppelhüben.

Volume Pattern Generator“-Anlagen (VPG)

Das Flachbandkabel e-skin flat überzeugte die Firme Heidelberg Instruments und kommt in Volume Pattern Generator“-Anlagen (VPG) zum Einsatz. Dieses kompakte System erlaubt sehr geringe Biegeradien und ist in der Bewegung verschleiß- und abriebfest, somit kann es – auch mehrlagig – in Reinräumen eingesetzt werden, wie Tests des Fraunhofer IPA bestätigen.

Welche Variante und Größe des Flachbandkabel e-skin flat gibt es?

[NEU] SKF10C.1.1.10

Flaches Kabelführungssystem e-skin® flat

Innenhöhe: 10 mm
Außenhöhe: 13 mm
Anzahl Kammern: 2 - 6
Geschlossene Variante

Jetzt anfragen

[NEU] SKF10O.1.1.10

Innenhöhe: 10 mm
Außenhöhe: 13 mm
Anzahl Kammern: 2 - 6
Geschlossene Variante

Jetzt anfragen

[NEU] SKF15O.1.1.10

Innenhöhe: 15 mm
Außenhöhe: 16 mm
Anzahl Kammern: 2 - 6
Geschlossene Variante

Jetzt anfragen

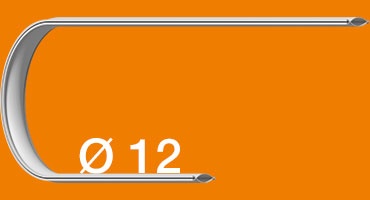

SKF12C.1.1.10

Innenhöhe: 12 mm
Außenhöhe: 13 mm
Anzahl Kammern: 2 - 6
Geschlossene Variante
Für Nutzung mit Stützkette

► Zu technischen Details

Jetzt e-skin flat konfigurieren

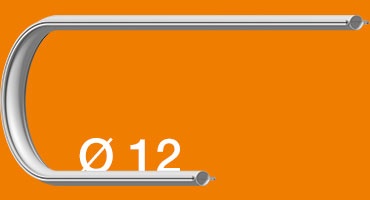

SKF12O.1.1.10

Innenhöhe: 12 mm
Außenhöhe: 13 mm
Anzahl Kammern: 2 - 6
Zu öffnen
Keine Nutzung der Stützkette

► Zu technischen Details

Jetzt e-skin flat konfigurieren

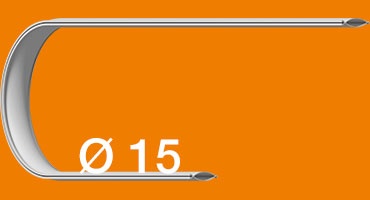

SKF15C.1.1.10

Innenhöhe: 15 mm
Außenhöhe: 16 mm
Anzahl Kammern: 2 - 6
Geschlosse Variante
Keine passende Stützkette vorhanden

► Zu technischen Details

Jetzt e-skin flat konfigurieren

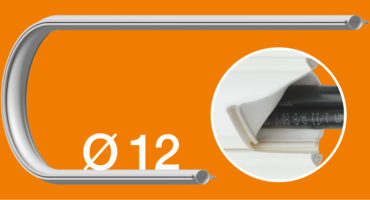

SKF12C.UL.1.1.10

Bauform: geschlossen
UL zertifizierts Komplettsystem
Innenhöhe: 12 mm
Anzahl Kammern: 2 - 6
Leitung ≤ ø: 2 - 6 mm
Lieferbar ab Sommer 2022
Jetzt anfragen

SKF12O.UL.1.1.10

Bauform: geschlossen
UL zertifiziertes Komplettsystem
Innenhöhe: 12 mm
Anzahl Kammern: 2 - 6
Leitung ≤ ø: 13 mm
Lieferbar ab Sommer 2022
Jetzt anfragen

e-skin flat ESD

Mit ableitfähigem Material
Flexibler Aufbau durch verbindbare Einzelpods
Keine weitere Abschirmung von ESD-sensiblen Teilen nötig
Schneller, einfacher Austausch der Befüllung

Jetzt mehr erfahren

Weitere technische Vorteile

Beliebig zu verbreitern, wächst mit den Anforderungen des Anwenders
Mehrlagige Ausführung möglich
Stapelbare, breitenvariable Anschlusselemente erhältlich
Schneller, flexibler Austausch der Befüllung
Flexibler Standard-Baukasten
Keine Sonderfertigung
9 dB(A) leiser als marktübliche Flachbandleitungen
20 % günstiger als marktübliche Reinraum-Flachbandleitungen
Freitragende Ausführung mit Stützkettenoption

Kostenloses Whitepaper:

Energieführungen für den Reinraum

In diesem Whitepaper erfahren Sie, wie Sie mit der richtigen Energieführung im Reinraum:

die Gesamtanlageneffektivität steigern können
höhere Erträge der Fertigungslinien generieren
Reinraum-Energieführungen nachhaltiger einsetzen
und vieles mehr ...

Herunterladen und mehr erfahren

FAQ - Häufig gestellte Fragen

Ist das Flachbandkabel e-skin flat für Reinraumanwendungen zugelassen?
Ja, unser Flachbandkabel wurde vom Fraunhofer-Institut mit höchster Sorgfalt getestet und hat die höchste Reinraumklassifizierung bekommen: ISO Klasse 1 nach DIN 14644-1

Ist das Flachbandkabel verschleiß- und abriebfest?
Ja, unser Flachbandkabel sind verschleiß- und abriebfest

Wie laufruhig ist das Flachbandkabel e-skin flat?
Sehr leise 29 dB(A)

Wie hoch ist die Lebensdauer des Flachbandkabel e-skin flat?
Nach dem aktuellen Teststand weist das Flachbandkabel e-skin flat eine Lebensdauer von 81 Millionen Doppelhübe aus.

Wie hoch ist der Standard-Temperaturbereich?
Die Zulässige Temperatur liegt zwischen +10°c bis +50°C

Wie ist die Reinraumfähigkeit eines mehrlagigen System?
Auch bei Mehrlagigen sind wir in der höchsten Reinraumklasse, denn ein 3-lagiges System wurde ebenfalls vom Fraunhofer-Institut mit der ISO Klasse 1 nach DIN 14644 zertifziert.

Wie viele Lagen können übereinander gebaut werden?
Aktuell empfehlen wir bis zu 6 Lagen übereinander. Das Anschlusselement, welches die Lagen zusammen hält, sollte dennoch nicht höher als breit sein.

Welche Leitungen darf ich verwenden?
Für hohe Ausfallsicherheit empfehlen wir chainflex CFCLEAN Verseilgebilde sowie igus andere Leitungstypen einzusetzen.

Wie lang kann das Flachbandkabel geführt werden?
Mit der Stützkette SKF.S ermöglicht es ein freitragender Verfahrweg bis 3 m.

Welcher Einbauraum gibt es?
Aktuell bieten wir Einbauraum ab 80 mm an.

Wie finde ich schnell das passende Flachbandkabel e-skin flat?
Mit unserem e-skin flat Online-Konfigurator können Sie schnell per Drag & Drop eigenes Flachbandkabel mit Leitungen zusammenstellen.

Ist es möglich Leitungen auszutauschen und hinzuzufügen?
Ja, mit unserem zu öffnenden Flachbandkabel SKF12O lassen sich Leitungen schnell austauschen und hinzufügen.
