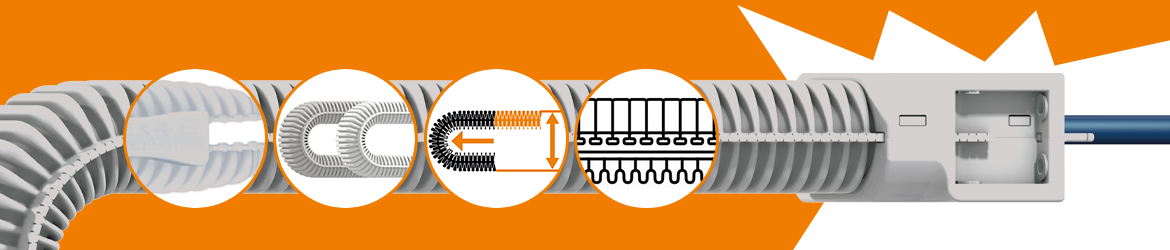

Reinraum-Energieketten e-skin® soft

Mit weicherem Material, geringerer Einbauhöhe <200 mm, flexibler
Befüllung und beliebig einzukürzen

Typische Anwendungsbereiche: Reinraumanwendungen mit kompakten Bauräumen, kurze Verfahrwege, Halbleiterproduktion, LCD/LED-Panel-Produktion

Zur Serie SKS20

Zur Serie SKS28

Zur Serie SKS40

Zu den technischen Details

Technik verbessern

32 % geringere Einbauhöhe im Vergleich zu e-skin
Einbauraum 135 m
Biegeradien 40 bis 100 mm
6 dB(A) leiser als marktübliche "Clean Cable"

Kosten senken

Schnelle Montage durch Reißverschluss-Öffnungsprinzip
Keine Mindestabnahmemenge – verfügbar ab Stückzahl 1
Leitungsschonend durch definierten minimalen Biegeradius
Unkomplizierte Wartung und Inspektion der eingesetzten Leitungen möglich

Beweise

Reinraumtauglich nach IPA ISO Class 1

Nachhaltigkeit

99 % Materialeinsparung möglich da beim Leitungstausch nur die betroffene Leitung und nicht das ganze System getaucht werden muss
Lassen Sie Ihre Energie- oder Schleppkette, egal von welchem Hersteller, im igus chainge Recycling Programm verarbeiten
igus unterstützt die Circular Economy von Kunststoffen und investiert in Chemical Recycling

e-skin soft SKS20

Lieferprogramm:

Art.Nr.	Innenbreite Bi [mm]	Außenbreite Ba [mm]	Innenhöhe hi [mm]	Außenhöhe ha [mm]	Biegeradius R [mm]	H	D	K
SKS20.033.02.1	33	50	20	25	55	150	125	300	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

Anschlusselemente

Lieferprogramm:

Art.Nr.	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	G [mm]
SK200.033.12.1.E.A	53	44	32	7	28	5	e-skin® KMA Anschlusselementesatz ohne Kämme	Preis auf Anfrage
SK200.033.12ZB.1.E.A	53	44	32	7	28	5	e-skin® KMA Anschlusselementesatz inkl. Kämme	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

Innenaufteilung

Lieferprogramm:

Art.Nr.
SK20.2.H.5	Trennsteg, ringförmig, unmontiert	Preis auf Anfrage
SK20.2.H.5.1	Trennsteg, ringförmig, montiert	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

Art.Nr.
110.30.J	Einsteckboden, durchgängig, unmontiert	Preis auf Anfrage
111.30.J	Einsteckboden, durchgängig, montiert	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

e-skin soft SKS28

Lieferprogramm:

Art.Nr.	Innenbreite Bi [mm]	Außenbreite Ba [mm]	Innenhöhe hi [mm]	Außenhöhe ha [mm]	Biegeradius R [mm]	H	D	K
SKS28.068.02.1	68	95	28	40	55	150	130	266	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

Anschlusselemente

Lieferprogramm:

Art.Nr.	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]
SK280.068.12.1.E.A	104	92	68	35	46	21	18	Komplettsatz ohne Kämme	Preis auf Anfrage
SK280.068.12ZB.1.E.A	104	92	68	35	46	21	18	Komplettsatz inkl. Kämme	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

Innenaufteilung

Lieferprogramm:

Art.Nr.
SK28.1.01	Trennsteg, geschlitzt, unmontiert	Preis auf Anfrage
SK28.1.1.01	Trennsteg, geschlitzt, montiert	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

Art.Nr.
110.66.J	Einsteckboden, durchgängig, unmontiert	Preis auf Anfrage
111.66.J	Einsteckboden, durchgängig, montiert	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

e-skin soft SKS40

Lieferprogramm:

Art.Nr.	Innenbreite Bi [mm]	Außenbreite Ba [mm]	Innenhöhe hi [mm]	Außenhöhe ha [mm]	Biegeradius R [mm]	H	D	K
SKS40.085.02.1	85	118	38	57	100	350	300	693	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

Anschlusselemente

Lieferprogramm:

Art.Nr.	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]
SK400.085.12.1.E.A	125	113	68	35	66	41	18	e-skin® KMA ohne Kämme	Preis auf Anfrage
SK400.085.12ZB.1.E.A	125	113	68	35	66	41	18	e-skin® KMA inkl. Kämme	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

Innenaufteilung

Lieferprogramm:

Art.Nr.
SK40.1.01	Trennsteg, geschlitzt, unmontiert	Preis auf Anfrage
SK40.1.1.01	Trennsteg, geschlitzt, montiert	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

Art.Nr.
110.82.J	Einsteckboden, durchgängig, unmontiert	Preis auf Anfrage
111.82.J	Einsteckboden, durchgängig, montiert	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

Innenaufteilungskonfigurator für die e-skin

Mit dem Innenaufteilungskonfigurator für die Wellrohre e-skin können Sie in Sekundenschnelle Befüllungsvarianten erstellen und komplette e-skin Wellrohre mit Innenaufteilung und Anschlußelementen konfigurieren.

Einfache Handhabung
Vermeidung von Befüllungsfehlern durch integriertes Regelwerk
Automatische Erstellung einer Stückliste und Zeichnung mit Bemaßung
Einfache Anfrage und Bestellung des kompletten Wellrohres mit chainflex Leitungen und Innenaufteilung in der gewünschten Konfiguration

Jetzt die Innenaufteilung konfigurieren

Kostenloses Muster anfordern!

Sie interessieren sich für unsere e-skin soft, möchten diese aber für eine endgültige Entscheidung gerne in den Händen halten, um einen bestmöglichen Eindruck zu erhalten?

Jetzt kostenloses Muster anfragen

Technische Details

1 Anschlusselemente: stabil, mit integrierter Zugentlastung

2 Geringer Bauraum: kleine Biegeradien

3 Freitragende Anwendung durch Anschläge an der e-skin Oberschale

4 Reinraum ISO Class 1: Nahezu kein Verschleiß und Abrieb

5 Leitungsschonend: Definierter minimaler Beigeradius

6 Montagefreundlich: Öffnen von Ober- und Unterschale zur einfachen Befüllung

Handelsüblicher Wellschlauch

igus e-skin

Wellschläuche besitzen durchgehend den gleichen Biegeradius

e-skin besteht aus zwei Schalen (Ober-/Unterseite). Bewegung kann durch konfigurieren der Schalen definiert werden

Wellschläuche besitzen keine/kaum Eigensteifigkeit.

e-skin ist für kurze freitragende Längen bei geringen Bauraum (2) geeignet und hat einen definierten Biegeradius (5)

Keine/kaum Stabilität bei seitlicher Krafteinwirkung

Seitenstabilität dank ovaler (6) Geometrie der e-skin

Wellschläuche können nicht freitragend eingesetzt werden

e-skin stützt sich selbst und kann für kleine, freitragende Längen genutzt werden

Wellschläuche für dynamische Anwendungen können nicht geöffnet werden

e-skin kann im Außenradius geöffnet werden, schnell befüllt

Der Innenraum von Wellenschläuchen kann nicht aufgeteilt werden

e-skin kann mit einer Innenaufteilung bestückt werden

Im igus Testlabor für den realen Einsatz geprüft

Dauerversuch

Die e-skin entwickelt für Reinraumanwendungen ist unter praxisnahen Bedingungen mit 6,4 Millionen Doppelhüben bei 3 m/s im Labor getestet worden.

Biegeversuch

Bei dem Standard-Biegeversuche, zeigt sich wie flexibel die e-skin soft ist. Sie verbiegt sich nur, auch bei Lasten, bei denen andere Energieketten bereits brechen würden.

Schallmessung

Dieser Versuch zeigt wie leiser Wellrohre e-skin und Reinraum-Flachkabel e-skin flat sind. Im Vergleich zu Flachbandkabeln von Mitbewerbern weist die e-skin flat nur eine Lautstärke von 29 dB(A) auf.
